模拟电路

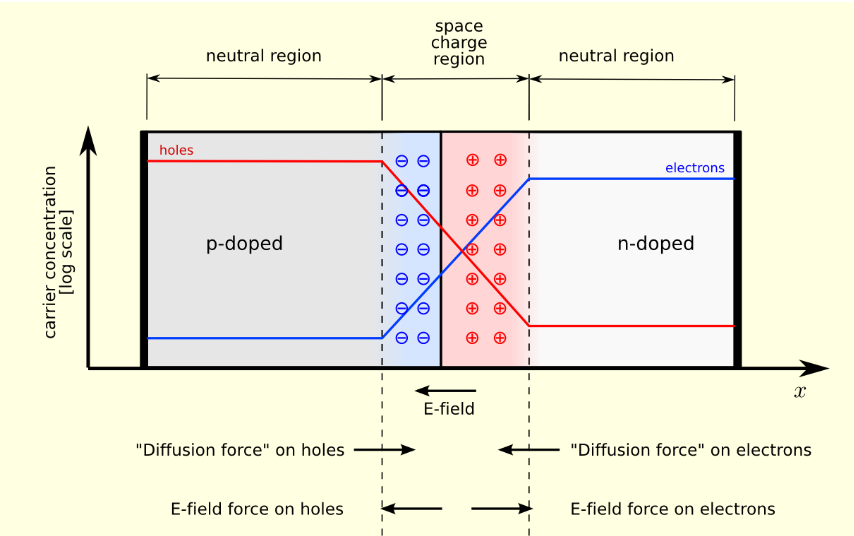

pn结最简单的形式就是二极管、也可以组成mos管

二极管

MOS

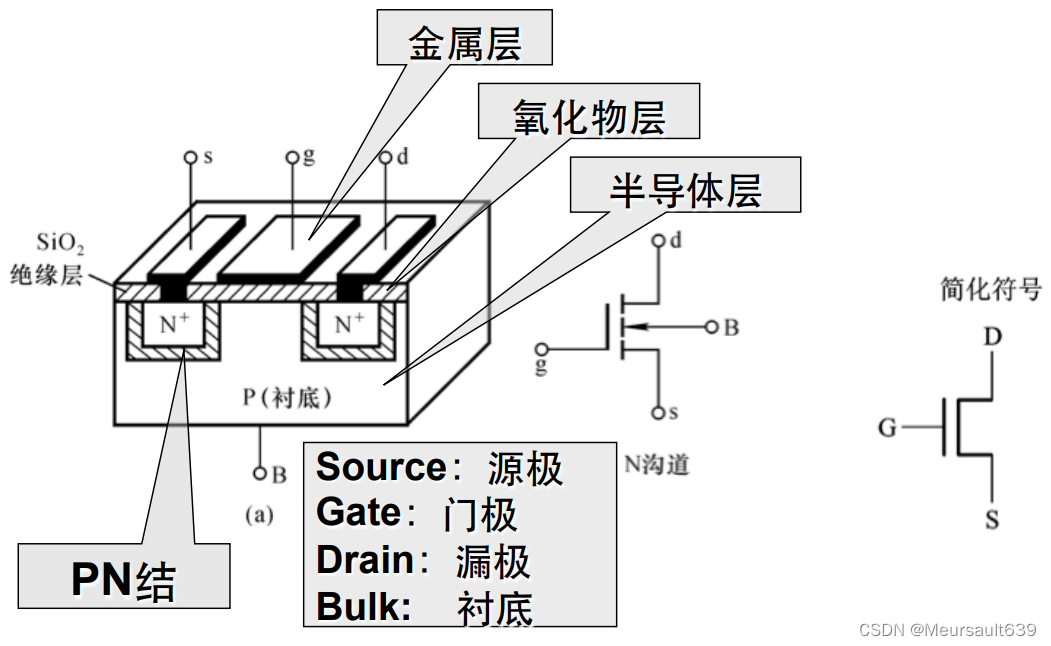

Mos管的工作原理

mos特点：

1. nmos和pmos组合的电路为cmos。
2. mos为场效应管，在集成电路中替代ttl晶体管(三极管组成)。
3. 场效应管功耗几乎为零。
4. 速度相对ttl慢。

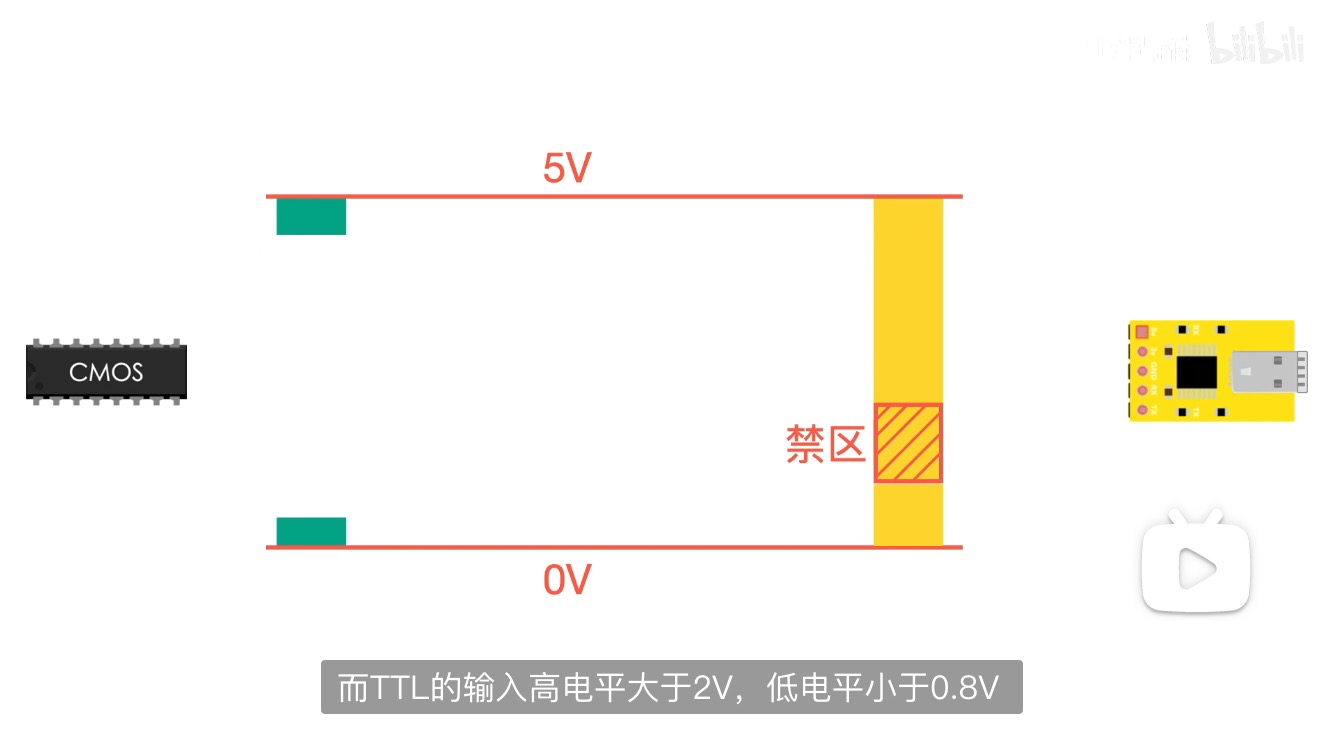

5. mos正极5v 负极0v 可以直接驱动ttl

触发器构成寄存器（有时钟；通常为边沿D触发器，数据先有效，控制信号后有效）。

锁存器由钟控D触发器

（无时钟；控制信号先有效，数据后有效；由于不锁存数据的时候输出随输入变化而变化，输出有毛刺，在FPGA中尽量避免使用）。
