S3C2440之中断寄存器及中断过程

一、S3C2440中断硬件框架

​

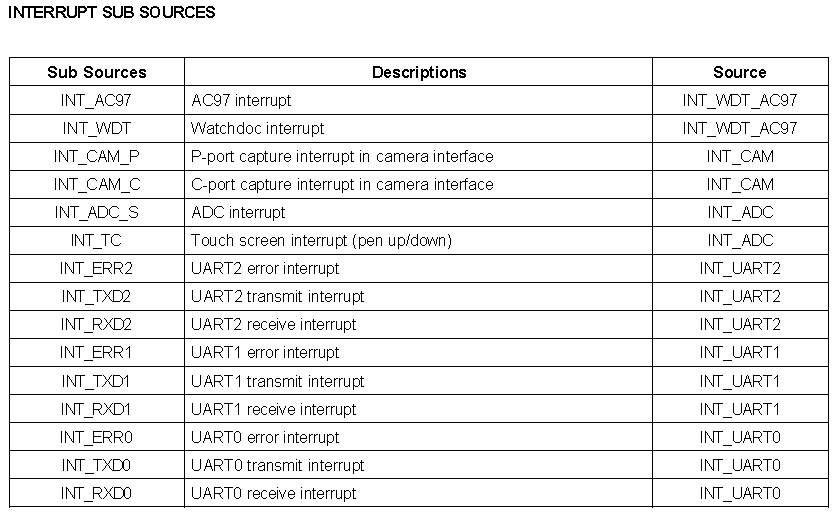

​ S3C2440一共有60个中断源，其中有15个子中断源，它们与SUBSRCPND寄存器中的每一位相对应，其他45个中断源与SRCPND中的每一位相对应。要注意的是EINT47对应的是同一位SRCPND[4],而EINT823对应的也是SRCPND[5]一位。

​ irq中断号：arch/arm/mach-s3c24xx/include/mach/irqs.h

中断寄存器

​ 中断分两大类：外部中断和内部中断。

​ 1.1 外部中断寄存器

​ 24个外部中断占用GPF0-GPF7（EINT0-EINT7），GPG0-GPG15（EINT8-EINT23）。用这些脚做中断输入，则必须配置引脚为中断，并且不要上拉。具体可参考datesheet数据手册。

寄存器	介绍
EXTINT0-EXTINT2	分别设置EINT0—EINT7、EINT8—EINT15、EINT16—EINT23的触发方式(高电平触发、低电平触发、下降沿触发、上升沿触发)。
EINTFLT0-EINTFLT3	控制滤波时钟和滤波宽度。
EINTPEND	这个是中断挂起寄存器，清除时要写1，后面还有几个是写1清除。当一个外部中断（EINT4-EINT23）发生后，那么相应的位会被置1。为什么没有EINT0-EINT3，因为它们分别由SRCPND寄存器的后4位控制。
EINTMASK	这个简单，是屏蔽中断用的，也就是说位为1时，此次中断无效。

​ 1.2 内部中断寄存器

​ 内部中断有8个寄存器。

寄存器	介绍
SUBSRCPND	当一个中断发生后，那么相应的位会被置1，表示一个中断发生了。
INTSUBMSK	与上一个是一样的，中断屏蔽寄存器。
SRCPND	当一个中断发生后，那么相应的位会被置1，表示一个或一类中断发生了。
INTMSK	用来屏蔽SRCPND寄存器所标识的中断。但只能屏蔽IRQ中断，不能屏蔽FIQ中断。
INTMOD	当INTMOD中某位被设置为1时，它对应的中断被设为FIQ，CPU将进入快速中断模式。
PRIORITY	用于设置IRQ中断的优先级。具体使用方法可参考芯片手册。
INTPND	中断优先级仲裁器选出优先级最高中断后，这个中断在INTPND寄存器中的相应位被置1，随后，CPU进入中断模式处理它。同一时间内，此寄存器只有一位被置1。
INTOFFSET	用来表示INTPND寄存器中哪位被置1了，即记录INTPND中位[x]为1的位x的值。清除INTPND、SRCPND时自动清除。

​ 1.3 各寄存器关系：

​

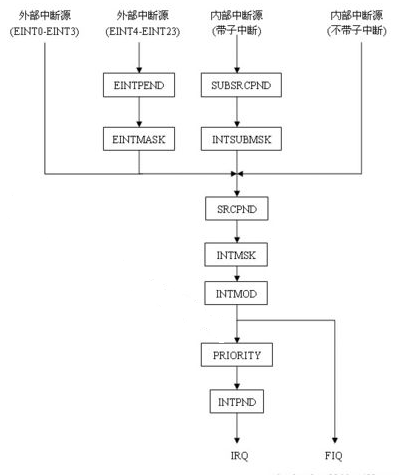

​ 图1 各中断寄存器间的关系

2 中断过程

​ 2.1 内部中断过程

​ a 如果是不带子中断的内部中断：发生后SRCPND相应位置1，如果没有被INTMSK屏蔽，那么等待进一步处理。

​ b 如果是带子中断的内部中断 ：发生后SUBSRCPND相应位置1，如果没有被INTSUBMSK屏蔽，那么SRCPND相应位置1， 等待进一步处理，几个SUBSRCPND可能对应同一个SRCPND，对应表如下：

​ 2.2 外部中断过程

​ a 如果是外部中断：EINT0-EINT3发生后SRCPND相应位置1，如果没有被INTMSK屏蔽，那么等待进一步处理。EINT4-EINT23发生后EINTPEND相应位置1，如果没有被EINTMASK屏蔽，那么SRCPND相应位EINT4-7 或EINT8-23置1，如果没有被INTMSK屏蔽，等待进一步处理，几个EINTPEND对应同一个SRCPND，对应表如下：

​ 三种中断都等待进一步处理了。接下来从SRCPND往下看，看INTMSK。如果中断被屏蔽了，就不用说了（注意：快中断也能被屏蔽）。如果没有被屏蔽，那么会进一步到INTMOD。如果是快中断，那么直接出来，进入FIQ（即CPU进入快中断模式处理）。如果是普通中断，那么SRCPND可以有多为置1（FIQ只能有一个），这时就会经过PRIORITY选出一个优先级高的，然后把根据选出的中断把INTPND相应位置1（注意：只能选出一个)，进入IRQ，让CPU处理。

2.3 中断的开启

​ a. 如果是不带子中断的内部中断，只需设置INTMSK，让它不屏蔽中断就可以了。

​ b. 如果是带子中断的内部中断，需设置INTSUBMSK和INTMSK，让它们不屏蔽中断就可以了。

​ c. 如果是外部中断，对于EINT8-23需要设置EINTMASK和INTMSK。对于EINT0-EINT3只需设置INTMSK。

2.4 中断的清除

​ a. 如果是不带子中断的内部中断，只需清除SRCPND，注意清除需位置1。

​ b. 如果是带子中断的内部中断，需清除SRCPND和SUBSRCPND，注意先清除SUBSRCPND，再清除SRCPND。因为，如果你先清除SRCPND的话，然后在清除SUBSRCPND的过程中，SRCPND会以为又有中断发生，又会置1。也就是说一次中断会响应两次。所以必须先掐断源头。

​ c. 如果是外部中断，对于EINT8-23需要清除EINTPEND和SRCPND（同样注意顺序）。对于EINT0-EINT3只需清除SRCPND。

二、中断软件平台

中断入口

​ linux swi 举例:arch/arm/kernel/entry-armv.S

1. 中断向量表定义位置，本文不分析 arch/arm/kernel/entry-common.S
1. 软中断真正入口地址 arch/arm/kernel/Calls.S

2. 调用函数声明 arch/arm/kernel/entry-header.S //部分定义

​ S3C6410中断以及外部中断 S3C6410的中断主要改进是. 增加中断向量控制器，这样在S3C2440里需要用软件来跳转的中断处理机制，在S3C6410完全由硬件来跳转。你只要把ISR地址是存在连续向量寄存器空间，而不是象S3C2440自行分配空间自行管理。

​ 参考: ARM Linux系统调用详细分析 ARM Linux 系统调用过程 在ARM Linux内核中增加一个新的系统调用

entry-armv.S

.macro	irq_handler
#ifdef CONFIG_GENERIC_IRQ_MULTI_HANDLER
	ldr	r1, =handle_arch_irq
	mov	r0, sp
	badr	lr, 9997f
	ldr	pc, [r1]

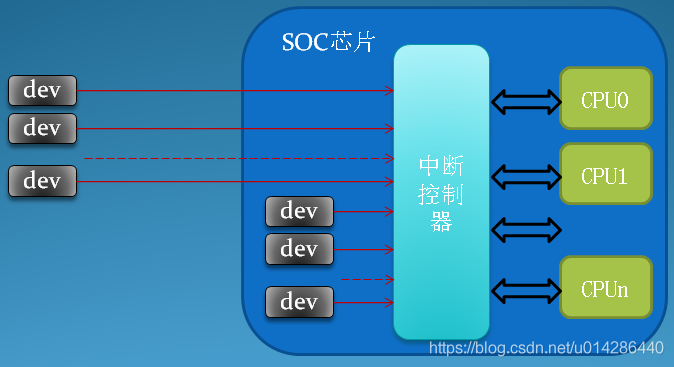

中断平台

entry-armv.S

/*
 * Interrupt handling.  Preserves r7, r8, r9
 */
	.macro	irq_handler
#ifdef CONFIG_MULTI_IRQ_HANDLER
	ldr	r5, =handle_arch_irq
	mov	r0, sp
	ldr	r5, [r5]
	adr	lr, BSYM(9997f)
	teq	r5, #0
	movne	pc, r5
#endif
	arch_irq_handler_default

2种： arch_irq_handler_default、handle_arch_irq 最终都调用到了desc->handle_irq(desc)

(1)arch_irq_handler_default:

arch_irq_handler_default
	asm_do_IRQ()
		handle_IRQ()
			__handle_domain_irq()
				generic_handle_irq()
					调用用户request_irq注册的中断处理函数

(2)handle_arch_irq :

handle_arch_irq
	set_handle_irq
		gic_handle_irq
			handle_domain_irq()
				__handle_domain_irq()
					generic_handle_irq()
						generic_handle_irq_desc()

s3c2410_init_irq
	s3c24xx_init_intc
		// 设置handle_arch_irq, 即中断处理的C语言总入口函数
        set_handle_irq(s3c24xx_handle_irq);

s3c24xx_handle_irq
    s3c24xx_handle_intc

s3c24xx_handle_irq

/*
 * Array holding pointers to the global controller structs
 * [0] ... main_intc
 * [1] ... sub_intc
 * [2] ... main_intc2 on s3c2416
 */
static struct s3c_irq_intc *s3c_intc[3];


这里有子中断的概念在硬件上,初始化如下
s3c2410_init_irq
    s3c_intc[0] = s3c24xx_init_intc(NULL, &init_s3c2410base[0], NULL,0x4a000000);
    //  s3c24xx_init_intc 的第三个参数是 parent 也就是表示 s3c_intc[1] 是 s3c_intc[0] 的一个子控制器
    s3c_intc[1] = s3c24xx_init_intc(NULL, &init_s3c2410subint[0],s3c_intc[0], 0x4a000018);
    // s3c24xx_init_intc 里面会设置如下结构体
    struct s3c_irq_intc {
        void __iomem        *reg_pending;
        void __iomem        *reg_intpnd;
        void __iomem        *reg_mask;
        struct irq_domain   *domain;
        struct s3c_irq_intc *parent;
        struct s3c_irq_data *irqs;
    };


s3c24xx_handle_intc
    // 1. 读取 reg_intpnd 这个应该就是顶级中断控制器的 pend 标志
    readl_relaxed
    // 2. 计算出硬件中断号
    irq_domain_get_of_node
    offset = readl_relaxed(intc->reg_intpnd + 4);
    offset =  __ffs(pnd);

    handle_domain_irq(domain,hwirq,regs)
        __handle_domain_irq
            // 找到虚拟中断号
            irq = irq_find_mapping(domain, hwirq);
            // 根据虚拟中断号,找到描述符所在,执行 irq_flow_handler_t    handle_irq
            generic_handle_irq
                // 这里就是找到中断描述符的结构
                desc = irq_to_desc(irq)
                // 执行 irq_flow_handler_t    handle_irq
                generic_handle_irq_desc((desc))

    //先设置好linear_revmap,也就是一般就是硬件中断号与虚拟中断号

中断注册

//新的domain注册irq
	irq_domain_add_legacy

//老的request_irq
	request_irq(info->irq, uio_interrupt,info->irq_flags, info->name, idev);

中断应用

gpio request_irq

OnionIoT/gpio-irq: GPIO IRQ support for AR9331 SoC and OpenWRT

/*
 *  GPIO IRQ handler for AR9331
 *
 *    Copyright (C) 2013-2015 Gerhard Bertelsmann <info@gerhard-bertelsmann.de>
 *    Copyright (C) 2015 Dmitriy Zherebkov <dzh@black-swift.com>
 *
 *  This program is free software; you can redistribute it and/or modify it
 *  under the terms of the GNU General Public License version 2 as published
 *  by the Free Software Foundation.
 */

#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/init.h>
#include <linux/gpio.h>
#include <linux/interrupt.h>

#include <asm/siginfo.h>
#include <linux/rcupdate.h>
#include <linux/sched.h>
#include <linux/debugfs.h>
#include <linux/uaccess.h>

//#define DEBUG_OUT

#ifdef	DEBUG_OUT
#define debug(fmt,args...)	printk (KERN_INFO fmt ,##args)
#else
#define debug(fmt,args...)
#endif	/* DEBUG_OUT */

//#define SIG_GPIO_IRQ	(SIGRTMIN+10)	// SIGRTMIN is different in Kernel and User modes
#define SIG_GPIO_IRQ	42				// So we have to hardcode this value

////////////////////////////////////////////////////////////////////////////////////////////

#define DRV_NAME	"GPIO IRQ handler"
#define FILE_NAME	"gpio-irq"

////////////////////////////////////////////////////////////////////////////////////////////

#define MAX_PROCESSES	10

typedef struct
{
	int		gpio;
	int		irq;
	int		last_value;

	pid_t	processes[MAX_PROCESSES];
} _gpio_handler;

#define TOTAL_GPIO	50 // arbitrary number, but enough for may embedded SoCs (MT7688 has 0..46)
static _gpio_handler	all_handlers[TOTAL_GPIO];
static struct dentry* in_file;

////////////////////////////////////////////////////////////////////////////////////////////
static int is_space(char symbol)
{
	return (symbol == ' ') || (symbol == '\t');
}

////////////////////////////////////////////////////////////////////////////////////////////
static int is_digit(char symbol)
{
	return (symbol >= '0') && (symbol <= '9');
}

////////////////////////////////////////////////////////////////////////////////////////////
static int is_eol(char symbol)
{
	return (symbol == '\n') || (symbol == '\r');
}

////////////////////////////////////////////////////////////////////////////////////////////
static irqreturn_t gpio_edge_interrupt(int irq, void* dev_id)
{
	_gpio_handler* handler=(_gpio_handler*)dev_id;

	if(handler && (handler->irq == irq))
	{
		int val=0;

		debug("Got _handler!\n");

    val = gpio_get_value(handler->gpio)!=0;

		if(val != handler->last_value)
		{
			struct siginfo info;
			struct task_struct* ts=NULL;

			int i=0;

			handler->last_value=val;
			debug("IRQ %d event (GPIO %d) - new value is %d!\n", irq, handler->gpio, val);

			/* send the signal */
			memset(&info, 0, sizeof(struct siginfo));
			info.si_signo = SIG_GPIO_IRQ;
			info.si_code = SI_QUEUE;	// this is bit of a trickery: SI_QUEUE is normally used by sigqueue from user space,
							// and kernel space should use SI_KERNEL. But if SI_KERNEL is used the real_time data
							// is not delivered to the user space signal handler function.

			for(i=0; i < MAX_PROCESSES; ++i)
			{
				pid_t pid=handler->processes[i];
				if(pid == 0) break;
				info.si_int=(handler->gpio << 24) | (val & 1);
				rcu_read_lock();
				ts=pid_task(find_vpid(pid), PIDTYPE_PID);
				rcu_read_unlock();
				if(ts == NULL)
				{
					debug("PID %u is not found, remove it please.\n",pid);
				}
				else
				{
					debug("Sending signal to PID %u.\n",pid);
					send_sig_info(SIG_GPIO_IRQ, &info, ts);    //send the signal
				}
			}
		}
	}
	else
	{
		debug("IRQ %d event - no handlers found!\n",irq);
	}

	return(IRQ_HANDLED);
}

////////////////////////////////////////////////////////////////////////////////////////////
static int add_irq(int gpio,void* data)
{
    if(gpio_request(gpio, DRV_NAME) >= 0)
    {
		int irq_number=gpio_to_irq(gpio);

		if(irq_number >= 0)
		{
		    int err = request_irq(irq_number, gpio_edge_interrupt, IRQ_TYPE_EDGE_BOTH, "gpio_irq_handler", data);

		    if(!err)
		    {
		    	debug("Got IRQ %d for GPIO %d\n", irq_number, gpio);
				return irq_number;
		    }
		    else
		    {
		    	debug("GPIO IRQ handler: trouble requesting IRQ %d error %d\n",irq_number, err);
		    }
		}
		else
		{
			debug("Can't map GPIO %d to IRQ : error %d\n",gpio, irq_number);
		}
    }
    else
    {
    	debug("Can't get GPIO %d\n", gpio);
    }

    return -1;
}

////////////////////////////////////////////////////////////////////////////////////////////
static void free_handler(int gpio)
{
	if((gpio >= 0) && (gpio < TOTAL_GPIO))
	{
		_gpio_handler* handler=&all_handlers[gpio];

		if(handler->gpio == gpio)
		{
			int i=0;

		    if(handler->irq >= 0)
			{
				free_irq(handler->irq, (void*)handler);
				handler->irq=-1;
			}

		    gpio_free(gpio);
			handler->gpio=-1;

			for(; i < MAX_PROCESSES; ++i)
			{
				handler->processes[i]=0;
			}
		}
	}
}

////////////////////////////////////////////////////////////////////////////////////////////
static void remove_handler(int gpio,pid_t pid)
{
	if((gpio >= 0) && (gpio < TOTAL_GPIO))
	{
		_gpio_handler* handler=&all_handlers[gpio];

		if(handler->gpio == gpio)
		{
			int i=0;
			for(i=0; i < MAX_PROCESSES; ++i)
			{
				if(handler->processes[i] == pid)
				{
					for(++i; i < MAX_PROCESSES; ++i)
					{
						handler->processes[i-1]=handler->processes[i];
					}
					handler->processes[i-1]=0;
					return;
				}
			}

			debug("Handler for GPIO %d to PID %u is not found.\n", gpio, pid);
		}
	}
}

////////////////////////////////////////////////////////////////////////////////////////////
static int add_handler(int gpio, pid_t pid)
{
	if((gpio >= 0) && (gpio < TOTAL_GPIO))
	{
		_gpio_handler* handler=&all_handlers[gpio];
		int p=0;

		if(handler->gpio != gpio)
		{
			int irq=add_irq(gpio, handler);

			if(irq < 0)
			{
				free_handler(gpio);
				return -1;
			}

			handler->gpio=gpio;
			handler->irq=irq;
			handler->last_value=-1;
		}

		while((handler->processes[p] > 0) && (handler->processes[p] != pid)) ++p;

		if(p < MAX_PROCESSES)
		{
			handler->processes[p]=pid;
			return handler->irq;
		}
		else
		{
			debug("Can't add handler: %d processes already handle GPIO %d.\n", p, gpio);
		}
	}

	return -1;
}

////////////////////////////////////////////////////////////////////////////////////////////
static ssize_t run_command(struct file *file, const char __user *buf,
                                size_t count, loff_t *ppos)
{
	char buffer[512];
	char line[20];
	char* in_pos=NULL;
	char* end=NULL;
	char* out_pos=NULL;

	int add=0;
	int gpio=-1;
	int pid=0;

	if(count > 512)
		return -EINVAL;	//	file is too big

	copy_from_user(buffer, buf, count);
	buffer[count]=0;

	debug("Command is found (%u bytes length):\n%s\n",count,buffer);

	in_pos=buffer;
	end=in_pos+count-1;

	while(in_pos < end)
	{
		add=0;
		gpio=-1;
		pid=0;

		while((in_pos < end) && is_space(*in_pos)) ++in_pos;	//	skip whitespace
		if(in_pos >= end) break;

		if(*in_pos == '+')
		{
			add=1;
		}
		else if(*in_pos == '-')
		{
			add=0;
		}
		else if(*in_pos == '?')
		{
			//	just print all handlers
			int i,j;

			for(i=0; i < TOTAL_GPIO; ++i)
			{
				if(all_handlers[i].gpio != -1)
				{
					printk(KERN_INFO "GPIO %d (IRQ %d): ",all_handlers[i].gpio,all_handlers[i].irq);

					for(j=0; j < MAX_PROCESSES; ++j)
					{
						if(all_handlers[i].processes[j] != 0)
						{
							printk("%u ",all_handlers[i].processes[j]);
						}
						else
						{
							break;
						}
					}

					printk("\n");
				}
			}

			return count;
		}
		else
		{
			printk(KERN_INFO "Wrong command '%c'.\n", *in_pos);
			break;
		}
		++in_pos;
		while((in_pos < end) && is_space(*in_pos)) ++in_pos;	//	skip whitespace

		out_pos=line;
		while((in_pos < end) && is_digit(*in_pos)) *out_pos++=*in_pos++;
		*out_pos=0;

		if(is_digit(line[0]))
		{
			sscanf(line, "%d", &gpio);
		}
		else
		{
			printk(KERN_INFO "Can't read GPIO number.\n");
			break;
		}

		while((in_pos < end) && is_space(*in_pos)) ++in_pos;	//	skip whitespace

		out_pos=line;
		while((in_pos < end) && is_digit(*in_pos)) *out_pos++=*in_pos++;
		*out_pos=0;

		if(is_digit(line[0]))
		{
			sscanf(line, "%u", &pid);
		}
		else
		{
			if(add)
			{
				printk(KERN_INFO "Can't read PID.\n");
				break;
			}
		}

		if(add)
		{
			debug("Trying to add handler for GPIO %d to PID %u.\n",gpio,pid);
			add_handler(gpio,pid);
		}
		else
		{
			if(pid)
			{
				_gpio_handler* handler=&all_handlers[gpio];

				debug("Trying to remove handler for GPIO %d to PID %u.\n",gpio,pid);
				remove_handler(gpio,pid);

				if(handler->processes[0] == 0)
				{
					debug("It was the last handler. Let's free IRQ %d.\n",handler->irq);
					free_handler(gpio);
				}
			}
			else
			{
				debug("Trying to remove all handlers for GPIO %d.\n",gpio);
				free_handler(gpio);
			}
		}

		while((in_pos < end) && (is_space(*in_pos) || is_eol(*in_pos))) ++in_pos;	// next line
	}

	return count;
}

////////////////////////////////////////////////////////////////////////////////////////////
static const struct file_operations irq_fops = {
//	.read = show_handlers,
	.write = run_command,
};

////////////////////////////////////////////////////////////////////////////////////////////
static int __init mymodule_init(void)
{
  int i=0,j=0;

	for(i=0; i < TOTAL_GPIO; ++i)
	{
		all_handlers[i].gpio=-1;
		all_handlers[i].irq=-1;
		all_handlers[i].gpio=-1;

		for(j=0; j < MAX_PROCESSES; ++j)
		{
			all_handlers[i].processes[j]=0;
		}
	}
	in_file=debugfs_create_file(FILE_NAME, 0666, NULL, NULL, &irq_fops);
	debug("Waiting for commands in file /sys/kernel/debug/" FILE_NAME ".\n");
    return 0;
}

////////////////////////////////////////////////////////////////////////////////////////////
static void __exit mymodule_exit(void)
{
	int i=0;

	for(; i < TOTAL_GPIO; ++i)
	{
		free_handler(i);
	}

	debugfs_remove(in_file);

	return;
}

////////////////////////////////////////////////////////////////////////////////////////////
module_init(mymodule_init);
module_exit(mymodule_exit);
////////////////////////////////////////////////////////////////////////////////////////////
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Dmitriy Zherebkov (Black Swift team)");
////////////////////////////////////////////////////////////////////////////////////////////

设备树中的中断

https://blog.csdn.net/weixin_33796205/article/details/93873014
