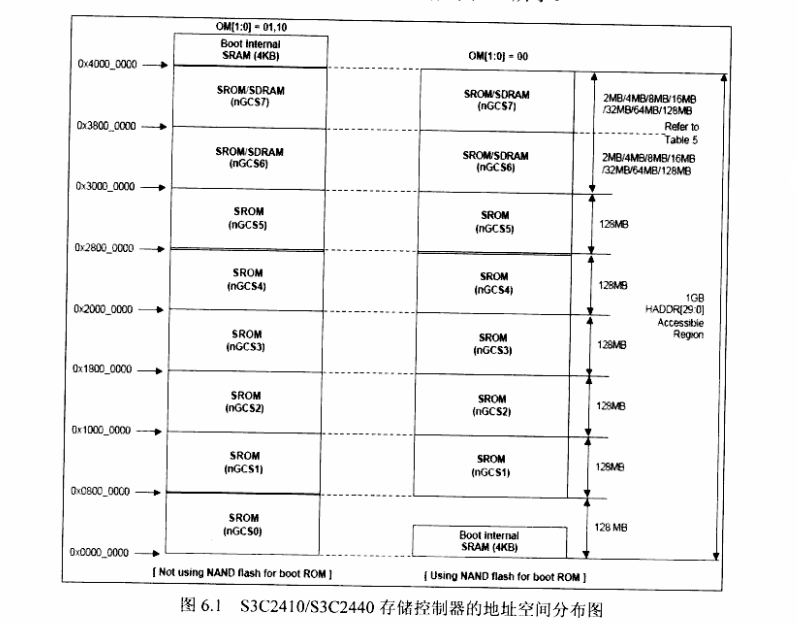

**一、S3C2440地址空间 **
/%E5%B1%8F%E5%B9%95%E6%88%AA%E5%9B%BE_20240728_220054.png)
**1.1全部地址空间 **
外设1GB ：0x00000000 ~ 0x40000000 Bank0~Bank7 外设控制寄存器 ：0x48000000 ~ 0x5B00001C 剩下没使用 ：

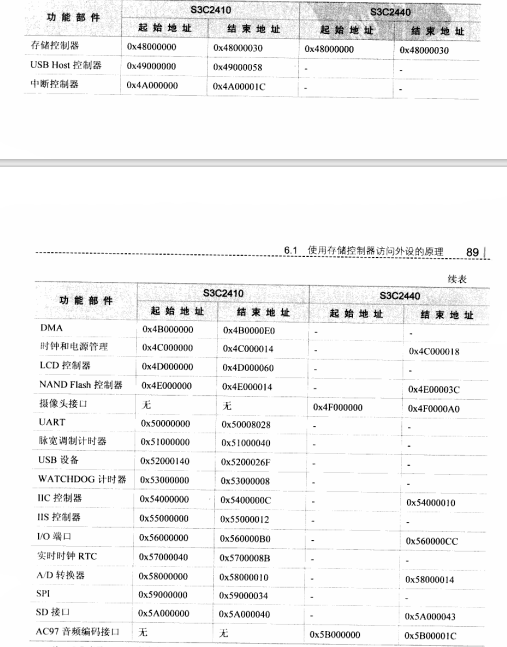

**1.2 存储控制器寄存器地址 **
/%E5%B1%8F%E5%B9%95%E6%88%AA%E5%9B%BE_20240728_220253.png)
**1.3 存储控制器外接设备(也能说明功能) **
Nor Flash、IDE接口、网卡、扩展串口芯片、SDRAM。
**二、存储控制特性 **
支持小字节序、大字节序(通过软件选择) 注：CPU主要是通过控制器设置连接内存等设备，是CPU获取数据的主要工具。
所以此处有必要考虑大小字节序的问题。 每个BANK的地址空间为128MB，总共1GB（8BANKs） 可编程控制的总线位宽(8/16/32bit）,BANK0只能选择两种位宽(16/32-bit）;
总共8个BANK，BANK0BANK5可以支持外接ROM、SRAM等，BANK6BANK7 除可以支持ROM、SRAM外，还支持SDRAM等； BANK0~BANK6共7个BANK的起始地址是固定的； BANK7的地址地址可编程选择；
BANK6、BANK7的地址空间大小是可编程控制的； 每个BANK的访问周期均可编程选择； 可以通过外部的”wait”信号延长总线的访问周期；
在外接SDRAM时，支持自刷新(self-refresh)和省电模式(power down mode)。
**三、存储控制器的寄存器 **
**3.1寄存列表(共13个) **
BWSCON 位宽和等待控制寄存器(BUS WIDTD&WAIT CONTROL REGISTER)
BANKCONx BANK控制寄存器BANKCONx(BANK CONTROL REGISTER, x为0~5)
BANKCONx BANK控制寄存器BANKCONx(BANK CONTROL REGISTER, x为6~7)
REFRESH 刷新控制寄存器(REFRESH CONTROL REGISTER)
REFRESH BANKSIZE寄存器(BANKSIZE REGISTER)
MRSRBx SDRAM模式设置寄存器(SDRAM MODE REGISTER SET REGISTER,x为6~7)
**四、SDRAM实战 **

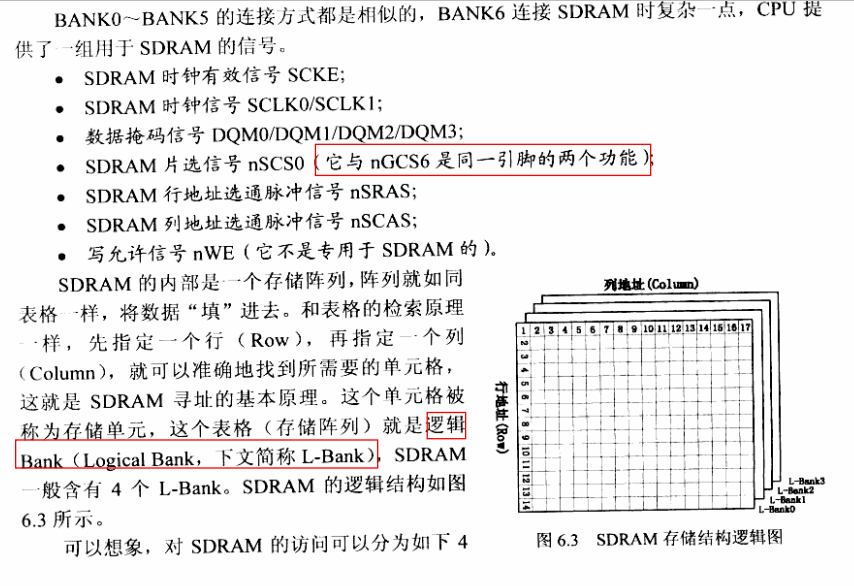

**4.1 SDRAM特性 **
/%E5%B1%8F%E5%B9%95%E6%88%AA%E5%9B%BE_20240728_221205.png)

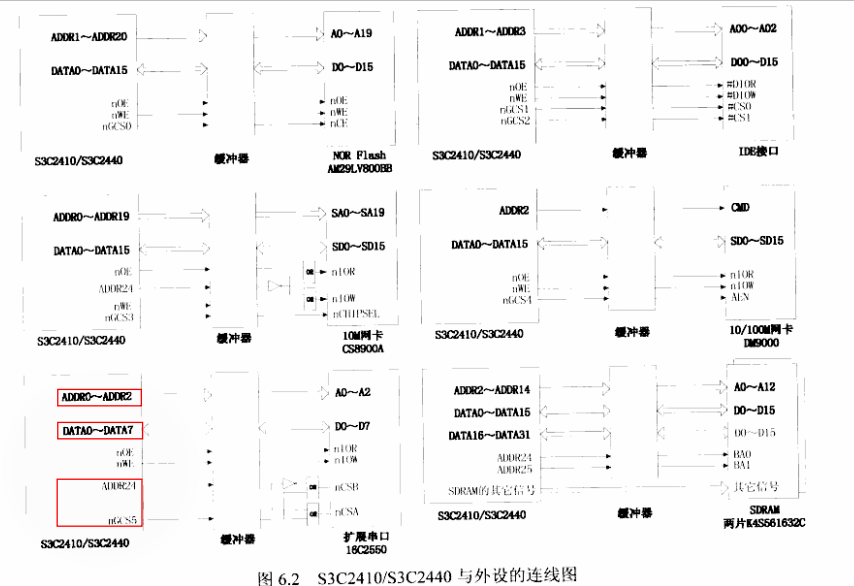

**4.3 S3C2440和SDRAM连接方式 **
/%E5%B1%8F%E5%B9%95%E6%88%AA%E5%9B%BE_20240728_222520.png)
**4.2 访问SDRAM步骤 **
发出的片选信号nSCS0有效，它选中SDRAM芯片。
SDRAM中有4个L-Bank，需要两根地址信号来选中其中一个， 从以上可知使用ADDR24、ADDR25作为L-Bank的选择信号。
对被选中的芯片进行统一的行/列（存储单元)寻址。 找到了存储单元后，被选中的芯片就要进行统一的数据传输了。
**4.3 说明 **
在实际的应用场景中，需要根据控制器寄存器的功能和实际芯片做相应配置。暂时认为，S3C2440的控制器寄存器是固定的，也有很多的配置示例。所以我们只要在已有的参考代码上修改我们相应的不同的地方即可。存储控制器也是标志性的SOC比MCU多出来的操作部分吧。因为MCU都已经集成到了芯片内，大家代码有一样。所以移植时，很少考虑此部分。 有个一直用单片机的同事问题我，学移植有什么干什么呀？不是都集成好的么。我想如果接触了SOC+linux的移植后，就会理解了。SOC的sdram等接在芯片外。并且理解linux内核框架也不是易事。所以把两个融会贯通确实需要些精力的。
**4.4 SDRAM代码示例 **
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| @*************************************************************************
@ File：head.S
@ 功能：设置SDRAM，将程序复制到SDRAM，然后跳到SDRAM继续执行
@*************************************************************************
.equ MEM_CTL_BASE, 0x48000000
.equ SDRAM_BASE, 0x30000000
.text
.global _start
_start:
bl disable_watch_dog @ 关闭WATCHDOG，否则CPU会不断重启
bl memsetup @ 设置存储控制器
bl copy_steppingstone_to_sdram @ 复制代码到SDRAM中
ldr pc, =on_sdram @ 跳到SDRAM中继续执行 on_sdram:
ldr sp, =0x34000000 @ 设置堆栈 bl main halt_loop:
b halt_loop
disable_watch_dog: @ 往WATCHDOG寄存器写0即可
mov r1, #0x53000000
mov r2, #0x0 str r2, [r1]
mov pc, lr @ 返回
copy_steppingstone_to_sdram:
@ 将Steppingstone的4K数据全部复制到SDRAM中去
@ Steppingstone起始地址为0x00000000，SDRAM中起始地址为0x30000000
mov r1, #0 ldr r2, =SDRAM_BASE
mov r3, #4*1024
1:
ldr r4, [r1],#4 @ 从Steppingstone读取4字节的数据，并让源地址加4
str r4, [r2],#4 @ 将此4字节的数据复制到SDRAM中，并让目地地址加4
cmp r1, r3 @ 判断是否完成：源地址等于Steppingstone的未地址？
bne 1b @ 若没有复制完，继续
mov pc, lr @ 返回
memsetup: @ 设置存储控制器以便使用SDRAM等外设
mov r1, #MEM_CTL_BASE @ 存储控制器的13个寄存器的开始地址
adrl r2, mem_cfg_val @ 这13个值的起始存储地址
add r3, r1, #52 @ 13*4 = 54
1:
ldr r4, [r2], #4 @ 读取设置值，并让r2加4
str r4, [r1], #4 @ 将此值写入寄存器，并让r1加4
cmp r1, r3 @ 判断是否设置完所有13个寄存器
bne 1b @ 若没有写成，继续
mov pc, lr @ 返回
.align 4 mem_cfg_val:
@ 存储控制器13个寄存器的设置值
.long 0x22011110 @ BWSCON
.long 0x00000700 @ BANKCON0
.long 0x00000700 @ BANKCON1
.long 0x00000700 @ BANKCON2
.long 0x00000700 @ BANKCON3
.long 0x00000700 @ BANKCON4
.long 0x00000700 @ BANKCON5
.long 0x00018005 @ BANKCON6
.long 0x00018005 @ BANKCON7
.long 0x008C07A3 @ REFRESH
.long 0x000000B1 @ BANKSIZE
.long 0x00000030 @ MRSRB6
.long 0x00000030 @ MRSRB7[/mw_shl_code]
|
