ZYNQ防火墙开发5-PL-LED

PS和PL通信机制

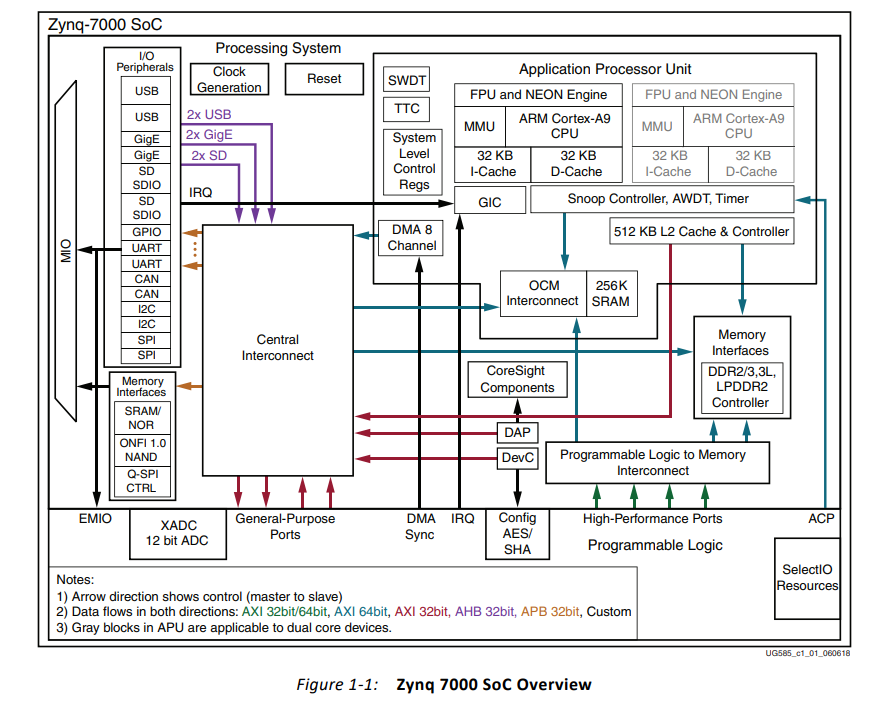

Zynq 的表现不仅仅依赖于它的两个组成部分 PS 和 PL 的特性，还在于能把两者协同起来形成完整、集成的系统的能力。这其中起关键作用的，是一组高度定制的 AXI 互联和接口用来在两个部分之间形成桥梁。

Screenshot_20240402_151326

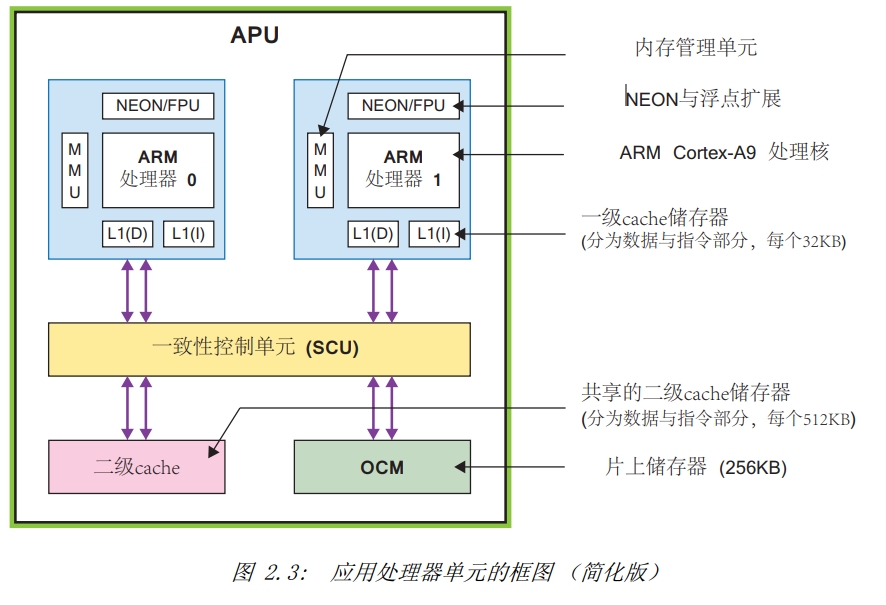

APU 主要是由两个 ARM 处理核组成的，每个都关联了一些可计算的单元：一个 NEONTM 媒体处理引擎（Media Processing Engine， MPE）和浮点单元（Floating Point Unit，FPU）；一个内存管理单元（Memory Management Unit，MMU）；和一个一级 cache 存储器（分为指令和数据两个部分）。APU 里还有一个二级cache 存储器，再往下还有片上存储器（On Chip Memory， OCM）。最后，由一个一致性控制单元（Snoop Control Unit，SCU）在 ARM 核和二级 cache 及 OCM 存储器之间形成了桥连接，这个单元还部分负责与 PL 对接，图中没有标出这个接口。

Screenshot_20240402_145235

1）AXI 互联和接口

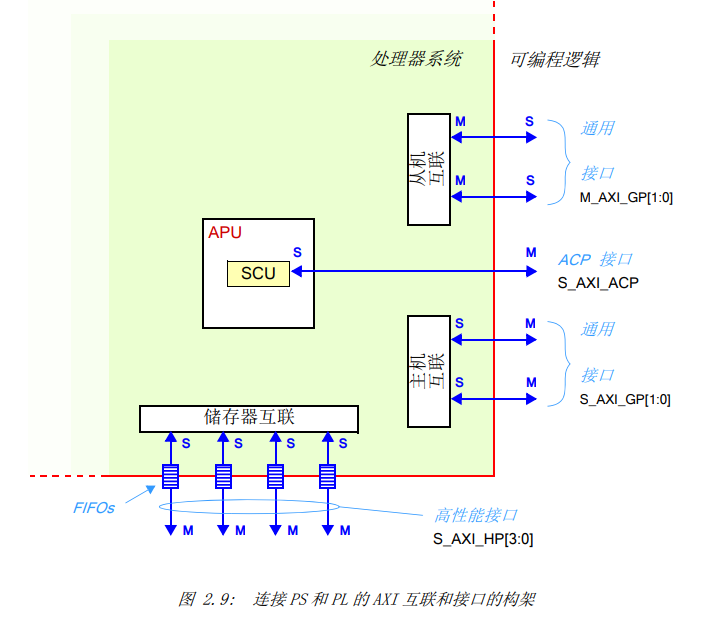

不同类型的 PS-PL AXI 接口的作用：

通用 AXI（General Purpose AXI）:一条 32 位数据总线，适合 PL 和 PS 之间的中低速通信。接口是透传的不带缓冲。有四个通用接口：两个 PS 做主机，另两个 PL 做主机。
加速器一致性端口（Accelerator Coherency Port）: 在 PL 和 APU 内的 SCU 之间的单个异步连接，总线宽度为 64 位。这个端口用来实现 APU cache 和 PL 的单元之间的一致性。PL 是做主机的。
高性能端口（High Performance Ports）: 四个高性能 AXI 接口，带有 FIFO 缓冲来提供 “ 批量 ” 读写操作，并支持 PL 和 PS 中的存储器单元的高速率通信。数据宽度是 32 或 64 位，在所有四个接口中 PL 都是做主机的。

2）其他 PL-PS 信号

狗定时器、重启信号、中断和 DMA 接口信号。

3）EMIO 接口

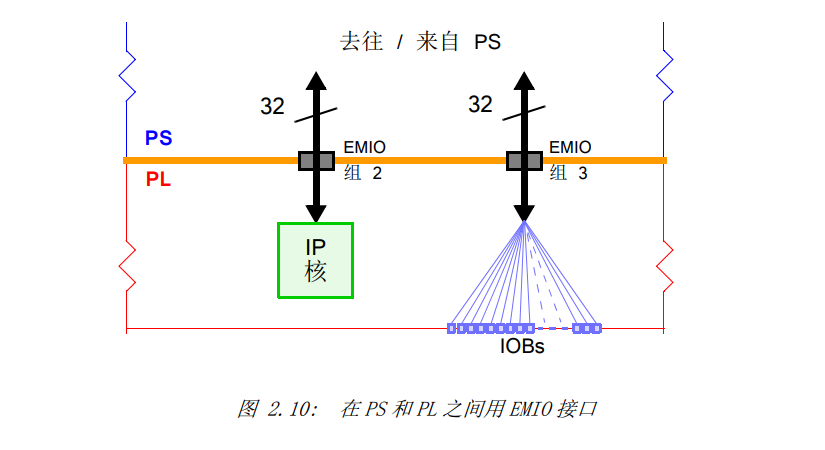

从PS 出来有几种连接可以经由 PL 到外部接口上，这被称作扩展的 MIO （Extended MIO），即 EMIO。 EMIO 涉及到两个域之间的信号传输，是由一组简单的导线连接实现的，因此， EMIO 并不支持所有的 MIO 接口，而支持的那些中，也有些的能力受到了限制 [33]。这些连接被安排成两个 32 位的组。很多情况下，经由 EMIO 的接口是直接连接到所需的 PL 的外部引脚上的，这个连接是由一个约束（描述）文件中的条目所指定的。在这个模式下，EMIO 可以实现额外的 64 个输入线和 64 个带有输出始能的输出线。而IP方式是在PL部分实现 GPIO功能，PS部分通过M_AXI_GP接口来控制该GPIO IP模块；另外EMIO模块虽然使用PS部分GPIO但也使用了PL部分的管脚资源。图 2.10 描绘了这两种使用模式。

Screenshot_20240405_114738

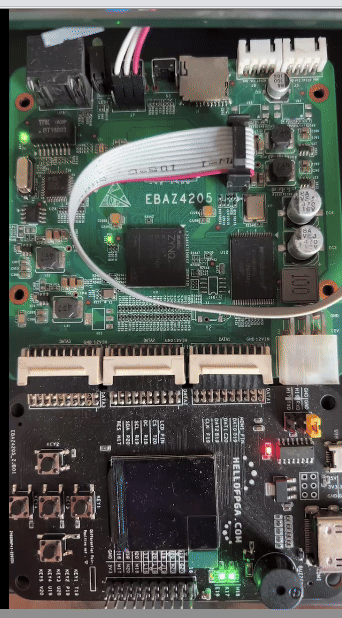

第一个Pl-led工程

1、具体步骤

\1) 具体步骤新建一个VIVADO 工程，打开软件选中Create Project, 如下图所示

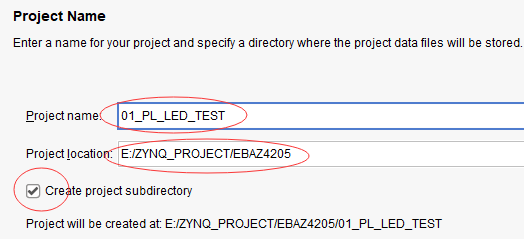

2）点击NEXT ，在出现的第二个对话框“Project name”中输入工程名；在“Project location”中选择保存路径；勾选“Create project subdirectory”，最后点击“Next” 备注，所有的路径均不能出现中文名称

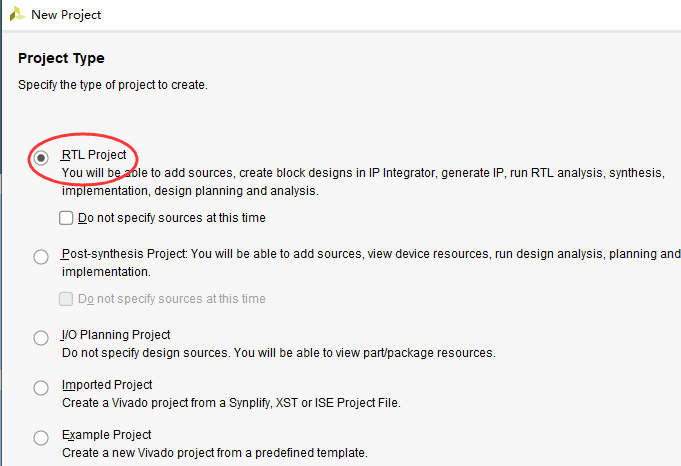

3)点击 RTL PROJECT 选项，点击NEXT

4）第四步Add Sources 选项直接留空，NEXT

5）第五步Add Constraints 选项直接留空，NEXT

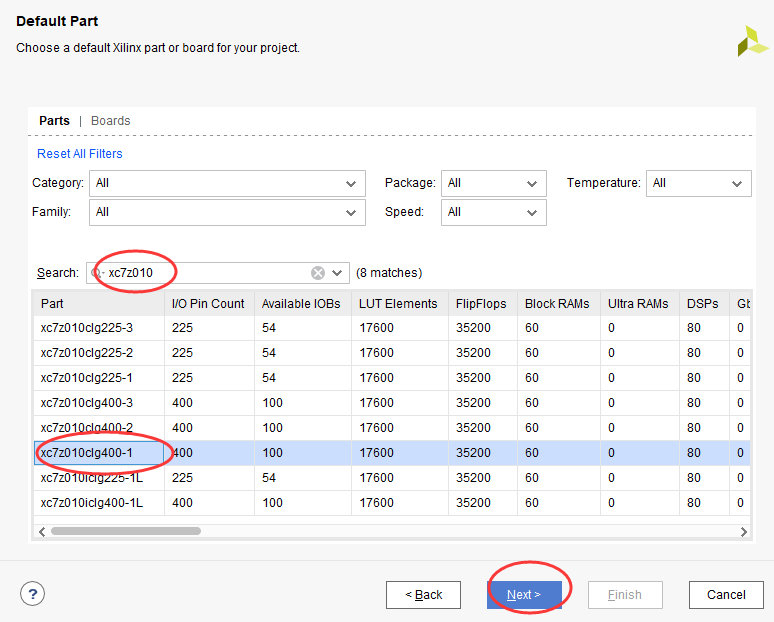

6）选择芯片型号我们板子上用的芯片是XC7Z010 ，并在列表栏中选择对应的封装型号，完整型号是XC7Z010CLG400-1 如下所示，选中后点NEXT

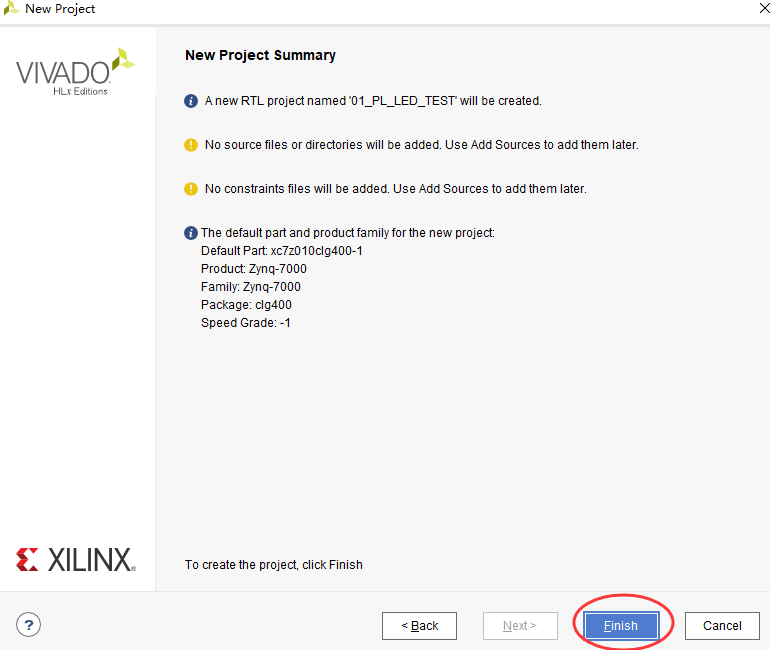

7）确认所选信息点击“Finish”，完成vivado的工程创建

2 增加VERILOG 文件

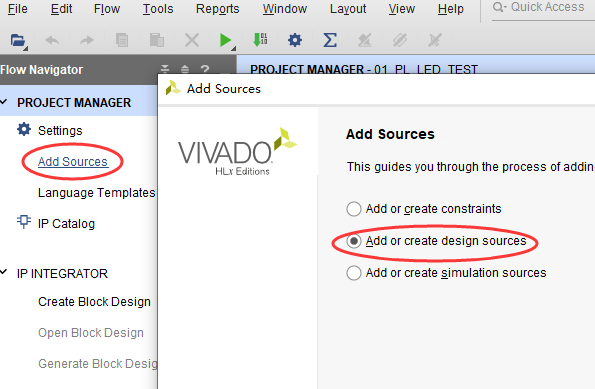

1）在主界面点击左侧 Add Sources ,点击复选框的Add or create design sources 选项并点击NEXT

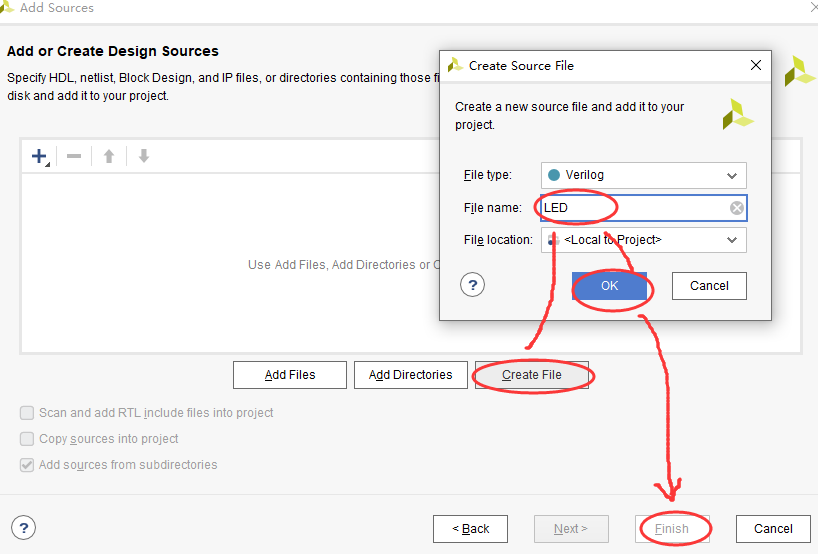

2）在出现的Add Sources 中选择创建新文件 Create FILE 如下图所示，并在弹出的窗口中选择类别为Verilog ，在FILE name中填写文件的名称，这里用LED 代替，点击OK 并点击FINISH

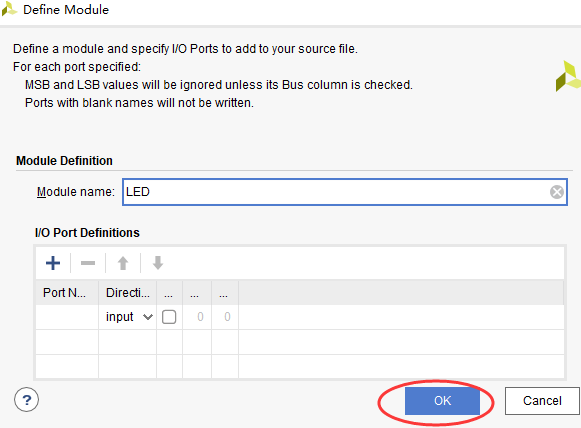

3）在跳出的窗口中可以填写模块的输入输出信号，由于这部分工作在代码中可以完成，所以这里直接点OK 完成VERILOG 文件的创建

3.编写VERILOG的代码

1）双击打开刚才创建的LED.V文件并在里面写入LED的代码

module LED(
     input clk,
     output led
 );
 parameter T1MS = 26'd50_000_000 ; //50M晶振时钟
 reg [25:0]time_count;//时钟计数器
 reg led_r;
 always@(posedge clk)
     if(time_count>=T1MS)begin
         time_count<=26'd0;
         led_r<=~led_r;
     end
     else time_count<=time_count+1'b1;
 assign led=led_r;

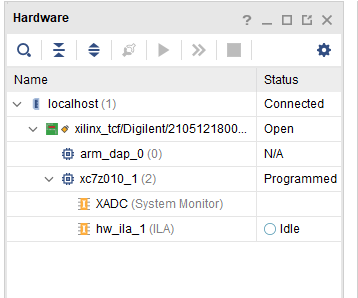

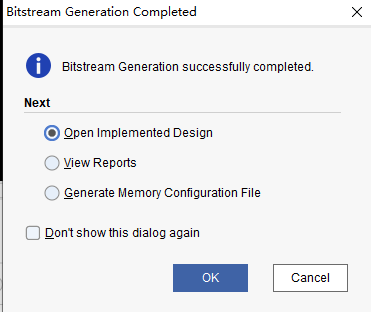

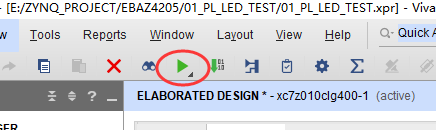

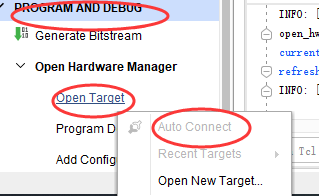

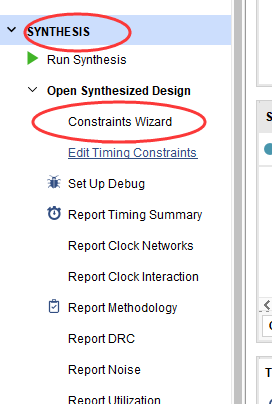

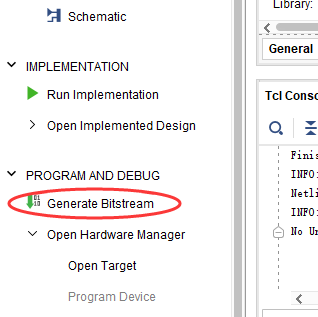

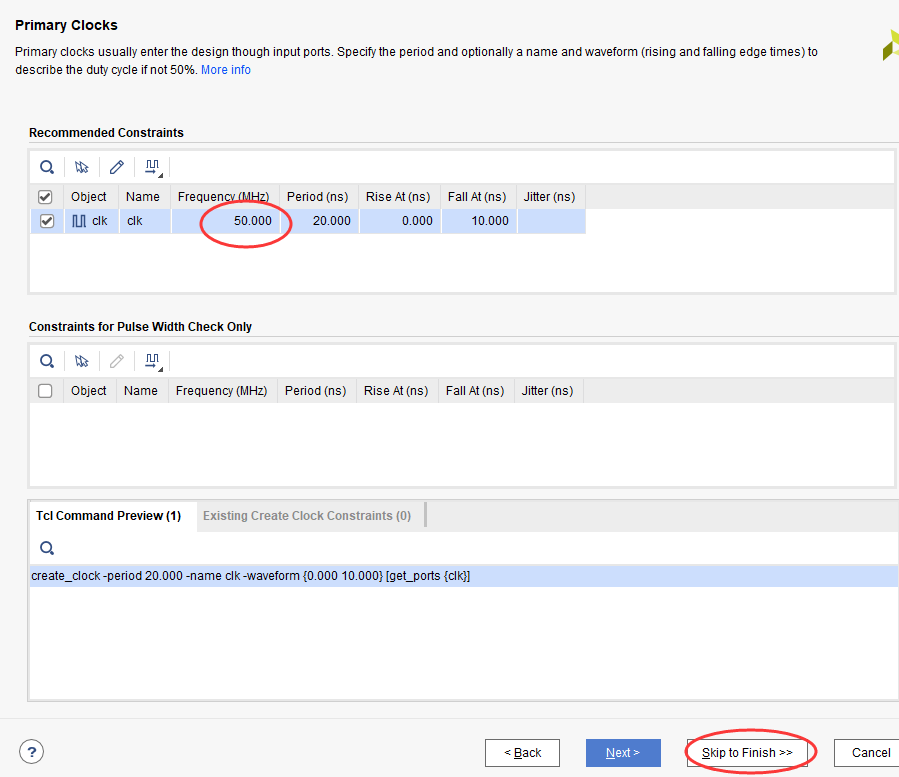

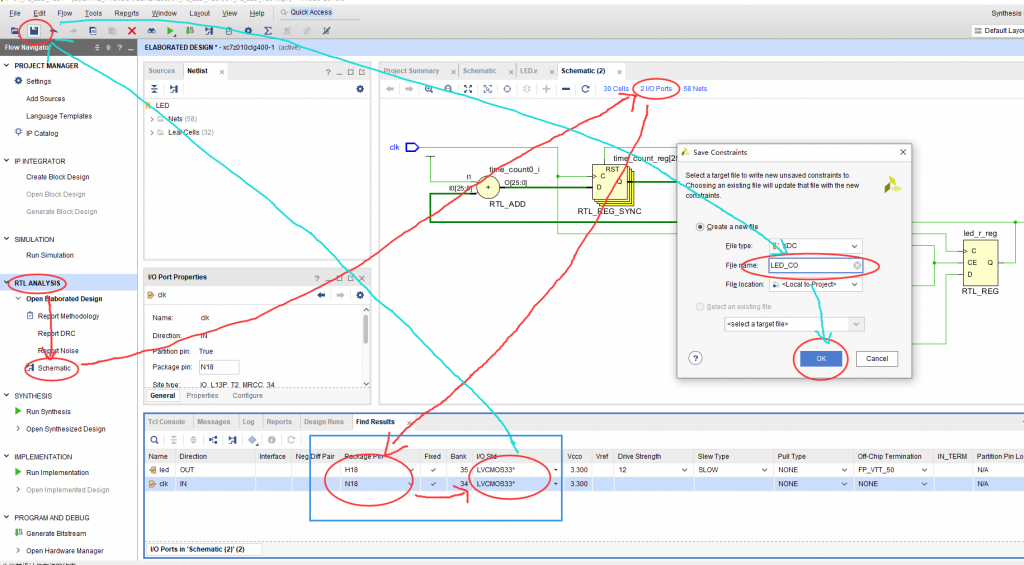

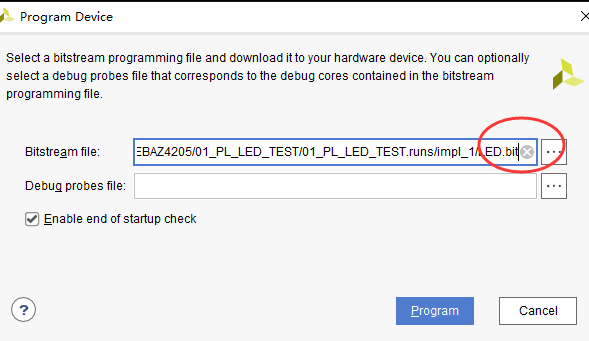

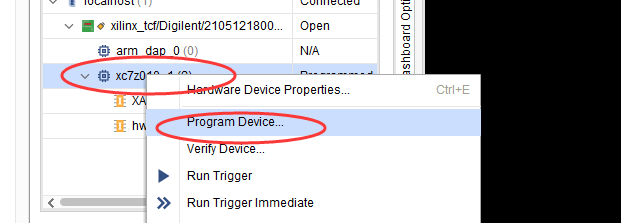

 endmodule
