ZYNQ防火墙开发6-PS-PL通信-EMIO-LED

PS和PL通信机制

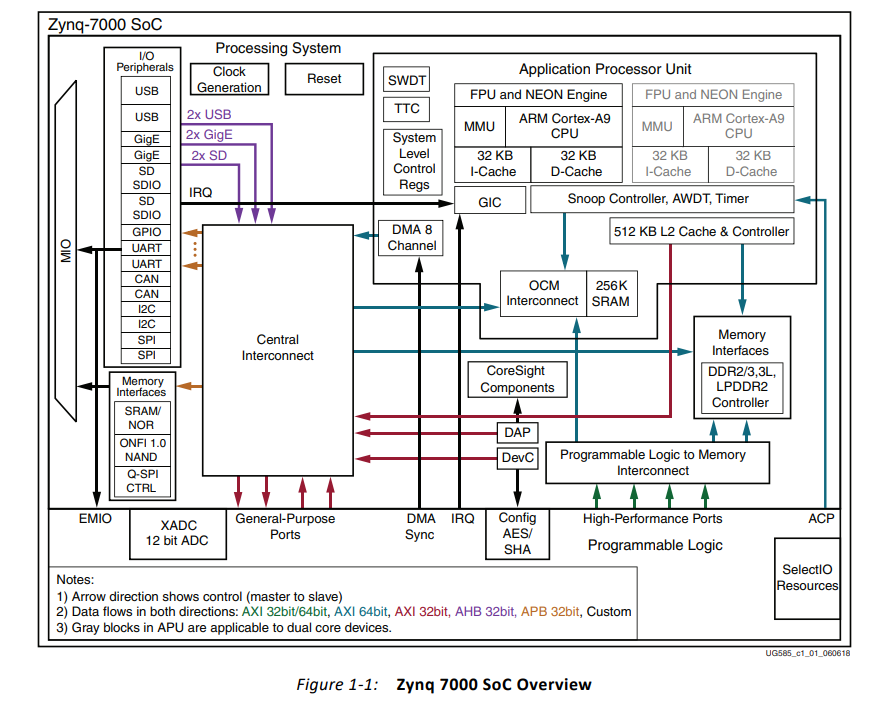

image-20240323150812473

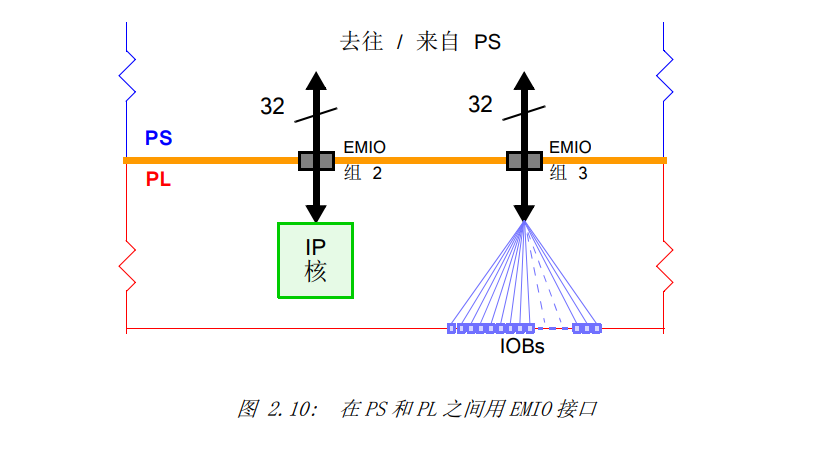

​ 从PS 出来有几种连接可以经由 PL 到外部接口上，这被称作扩展的 MIO （Extended MIO），即 EMIO。 EMIO 涉及到两个域之间的信号传输，是由一组简单的导线连接实现的，因此， EMIO 并不支持所有的 MIO 接口，而支持的那些中，也有些的能力受到了限制 [33]。 这些连接被安排成两个 32 位的组。 很多情况下，经由 EMIO 的接口是直接连接到所需的 PL 的外部引脚上的，这个连接是由一个约束（描述）文件中的条目所指定的。在这个模式下，EMIO 可以实现额外的 64 个输入线和 64 个带有输出始能的输出线。另一个选择是用 EMIO 来连接 PS 和 PL 里的外设模块,就是用于连接PL内实现的功能模块（IP核），此时PL端的IP作为PS端的一个外部设备。图 2.10 描绘了这两种使用模式。

Screenshot_20240405_114738

引脚参考：

  1. ug865-Zynq-7000-Pkg-Pinout.pdf
  2. Zynq 7000 SoC Package Files
  3. EBAZ4205引脚列表

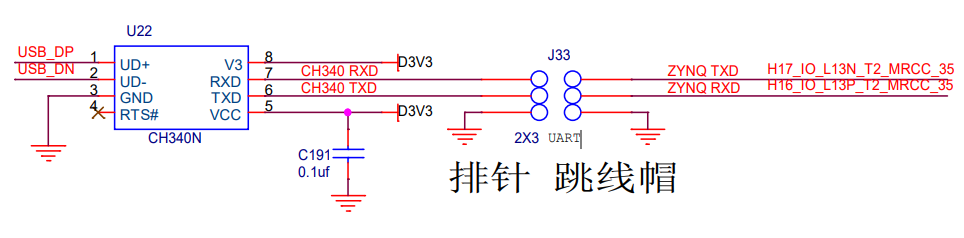

EMIO uart 通过原理图可以确定为PL的H16 H17

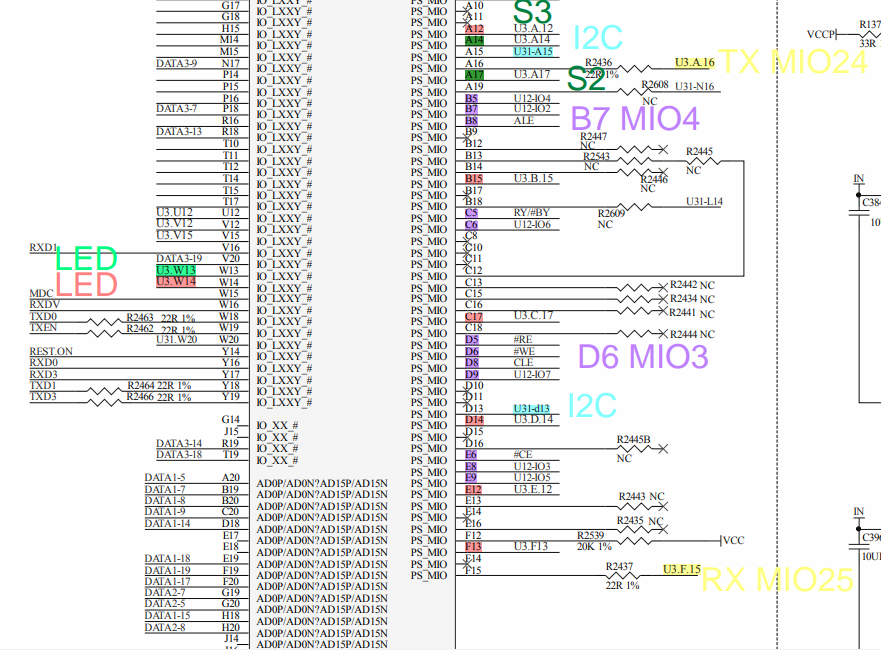

MIO uart 通过原理图可以确定PS的串口为MIO24-25。

Screenshot_20240408_101417

再通过引脚列表可以看到MIO24-25，对应为F15、A16。当然在通过vivado约束时软件帮我们自动转换好了。

1
2
3
4
Device/Package xc7z010clg400 9/18/2012 09:50:56
Pin Pin Name      Memory Byte Group  Bank VCCAUX Group  Super Logic Region  I/O Type  No-Connect
F15 PS_MIO25_501  NA                 501  NA            NA                  MIO       NA
A16 PS_MIO24_501  NA                 501  NA            NA                  MIO       NA

1创建Vivado工程

\1) 具体步骤 新建一个VIVADO 工程，打开软件 选中Create Project, 如下图所示

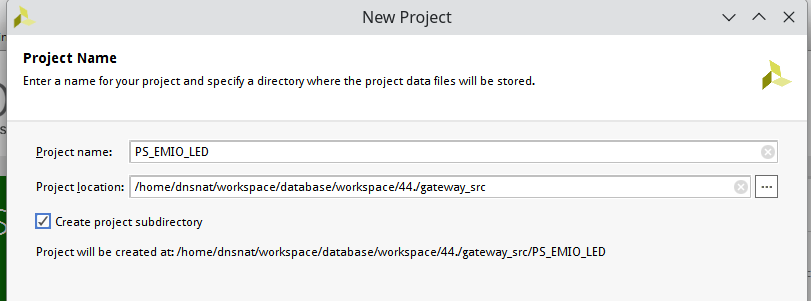

2）点击NEXT ，在出现的第二个对话框“Project name”中输入工程名；在“Project location”中选择保存路径；勾选“Create project subdirectory”，最后点击“Next” 备注，所有的路径均不能出现中文名称

Screenshot_20240405_205003

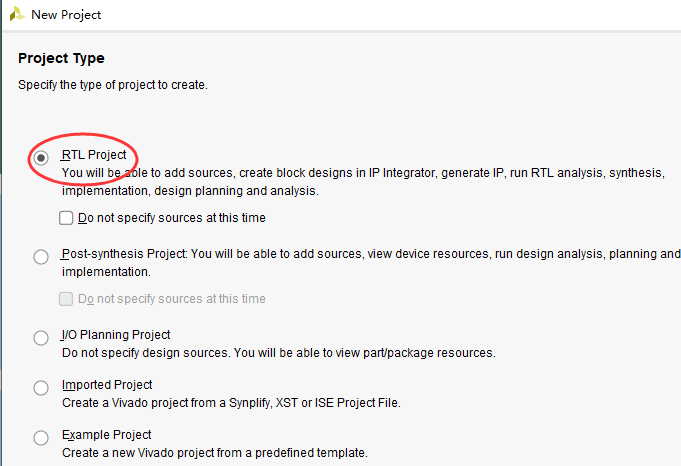

3)点击 RTL PROJECT 选项，点击NEXT


4） 第四步Add Sources 选项直接留空，NEXT

5）第五步Add Constraints 选项直接留空，NEXT

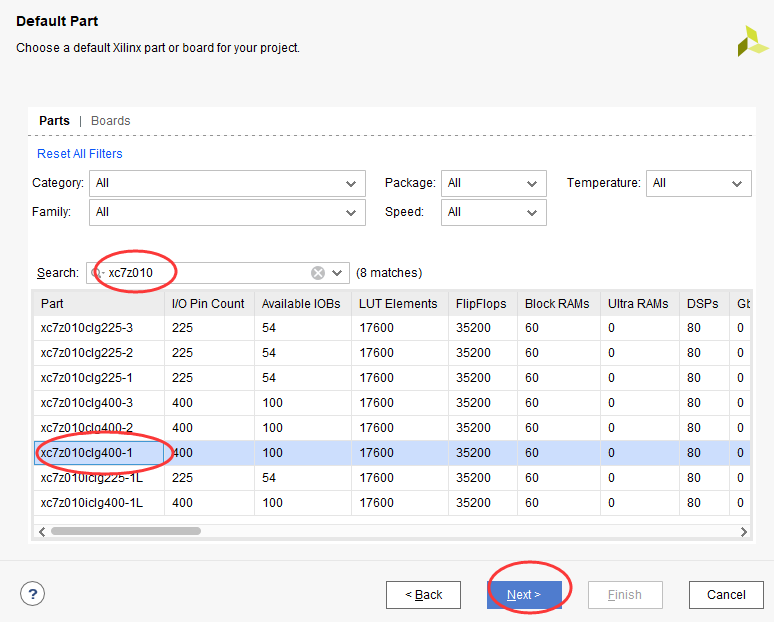

6）选择芯片型号 我们板子上用的芯片是XC7Z010 ，并在列表栏中选择对应的封装型号，完整型号是XC7Z010CLG400-1 如下所示，选中后点NEXT

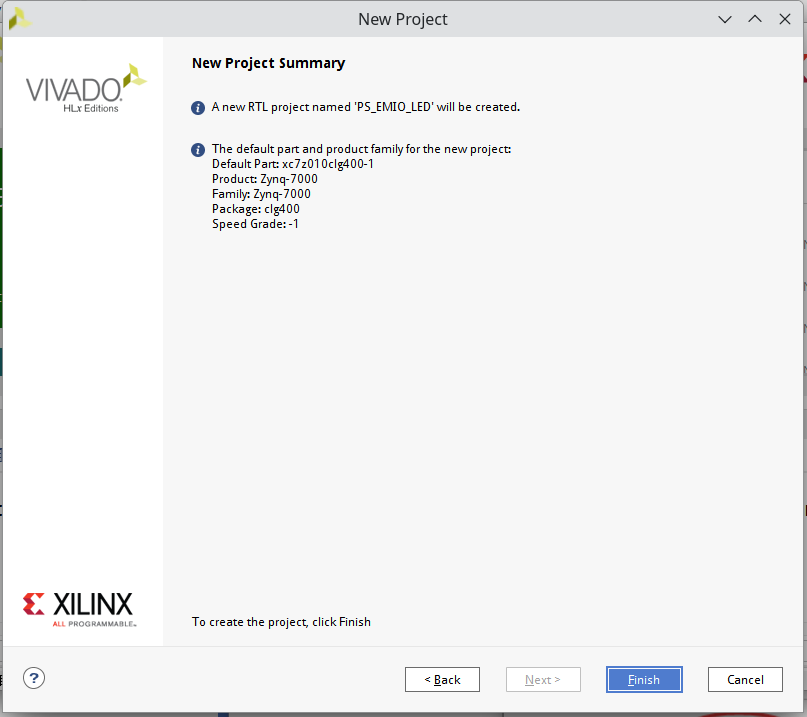

7）确认所选信息 点击“Finish”，完成vivado的工程创建

2 创建一个BLOCK设计

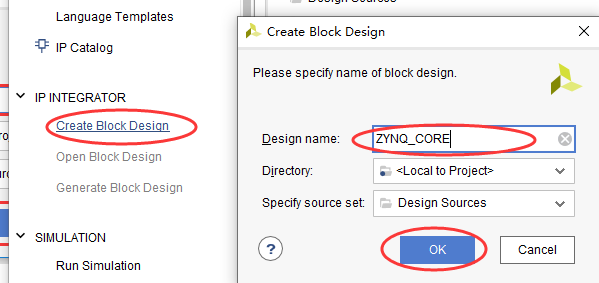

1）IP INTEGRATOR→Create Block Design，在弹出的对话框中输入设计名，最后点击“OK”，如下图所示

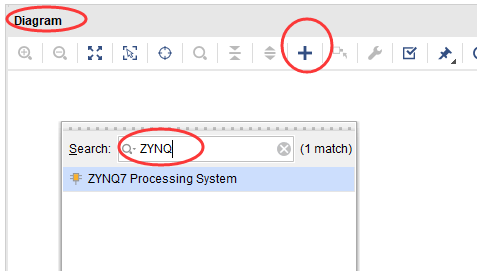

2)在右侧的窗口里 ，点击加号，在选择框里搜索ZYNQ，并找到ZYNQ7 PROCESSING SYSTEM ，双击并打开

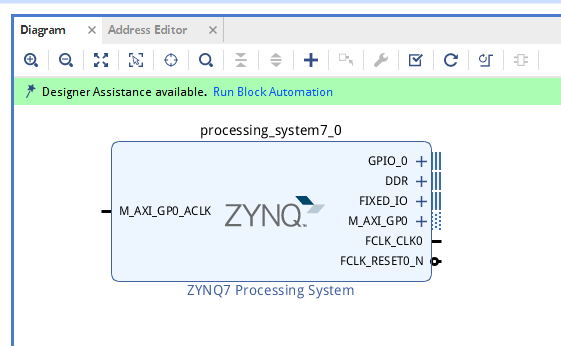

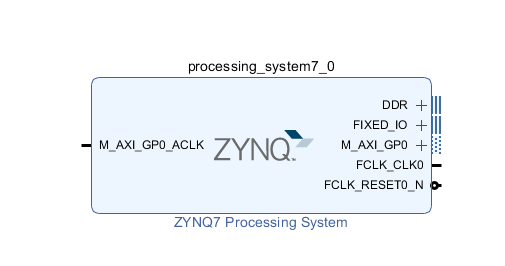

3）软件自动生成了一个 zynq的block 如下图所示，接下来要做一些相应的设置，双击下图中的ZYNQ核

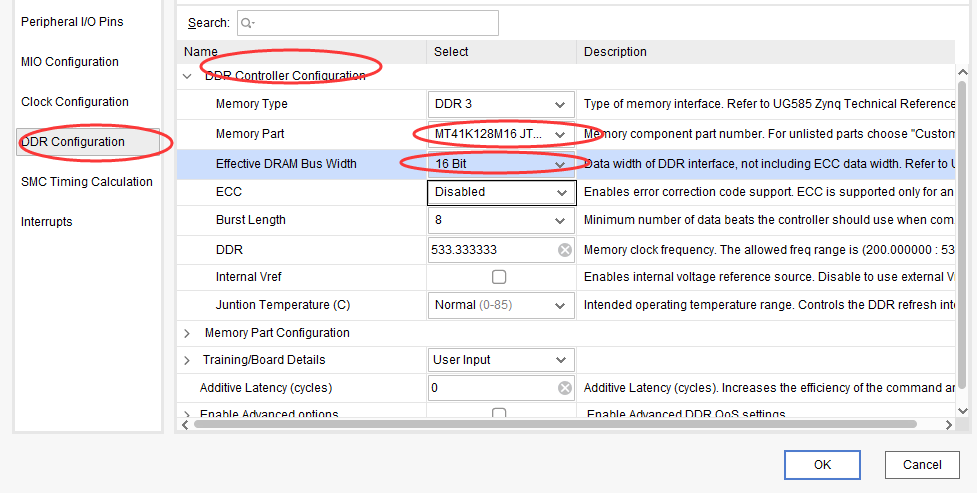

\4) 依次在弹窗里找到DDR Configuration→DDR Controller Configuration→DDR3，在Memory Part下拉菜单中根据自己板子上的DDR来选择相应的DDR3，本实验所用到型号：MT41K128M16JT 125，数据位宽选择16bit 最后点击“OK”,如下图所示。

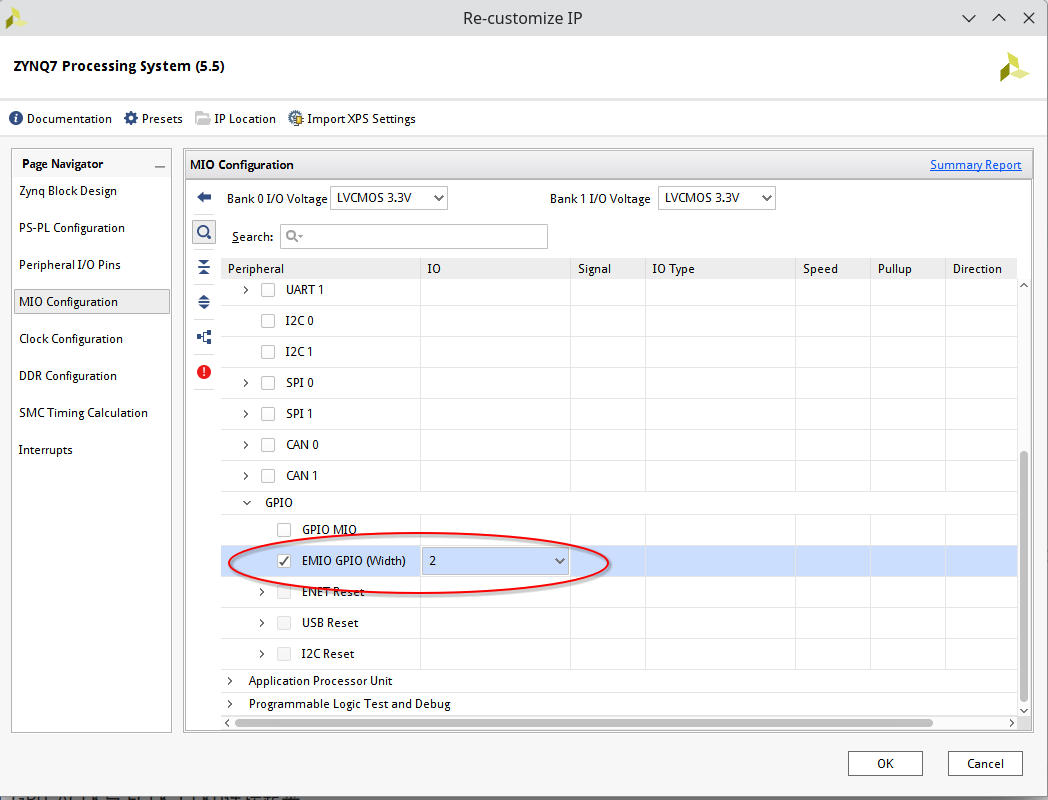

5）关键的一步 有别于第六章节的地方，在PS的MIO配置选项的GPIO栏里，增加两路EMIO（因为本次测试的是两个，如果需要增加按键或者其它IO 这里可以对应的调整）

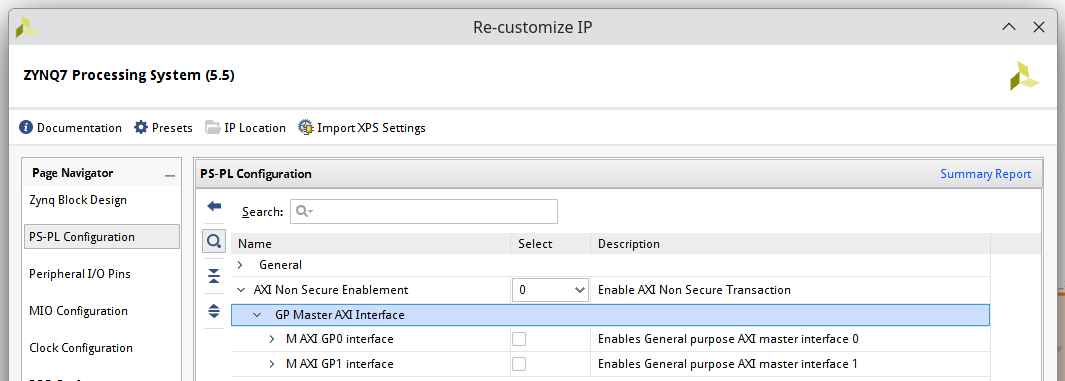

AXI总线在本例子中没有用到，可以去掉M AXI GP0 interface

Screenshot_20240406_153107

6）最后 点击“Run Block Automation”如下图所示。在弹出的选项中保持默认，点击“OK”，即可完成对ZYNQ7 Processing System的配置

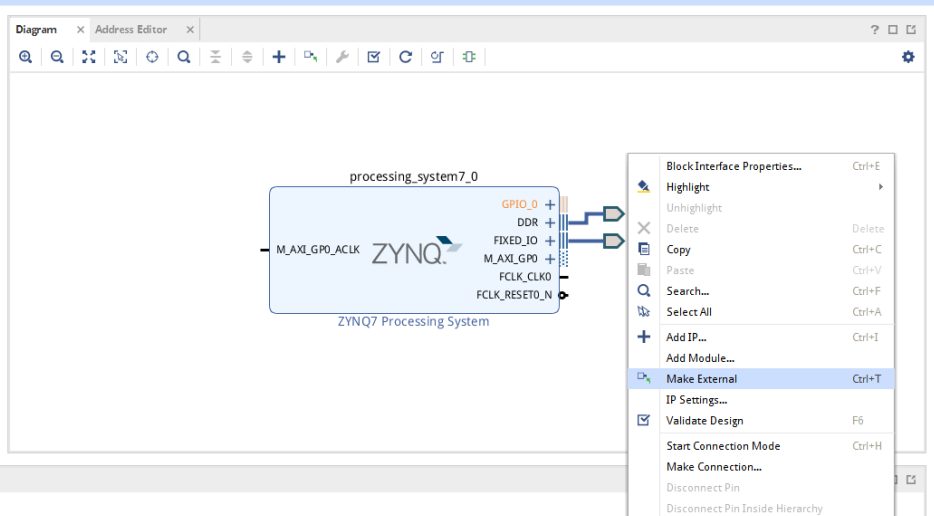

7）将刚才添加EMIO GPIO 引出 右键GPIO_0—->Make External

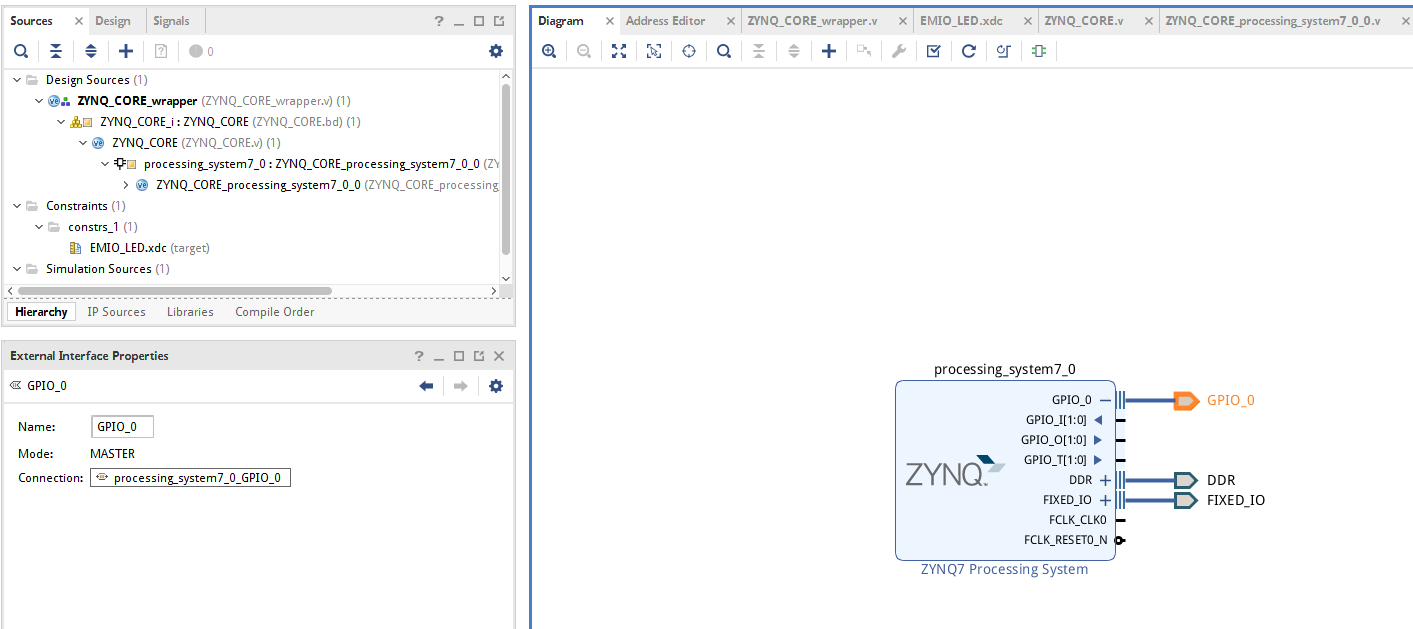

可以看到Diagram中的橘色GPIO_0的属性为 processing_system7_0_GPIO_0。

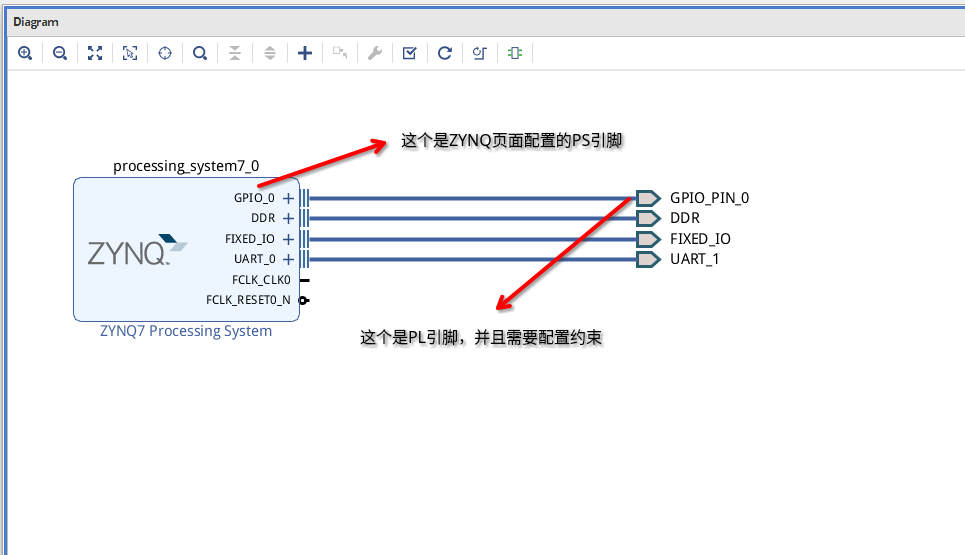

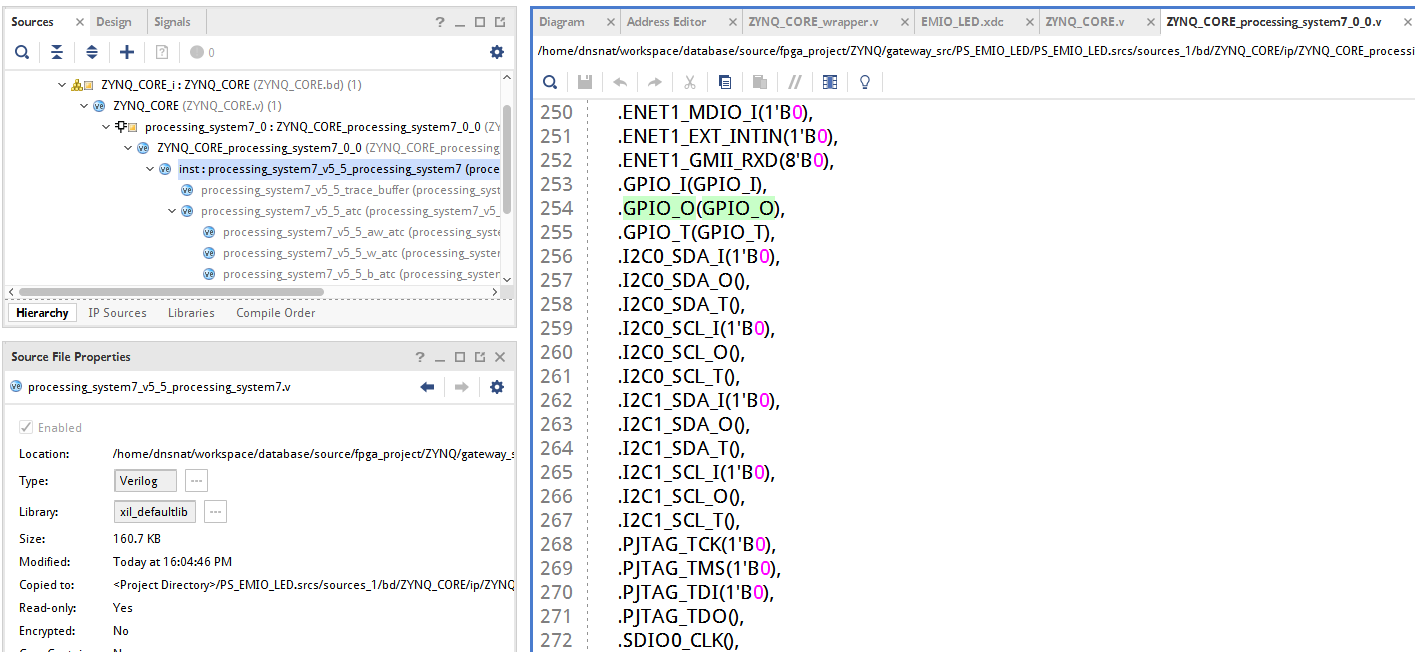

或者通过跟下代码可以看到从PL约束的gpio_0_tri_io 外部引脚最终到PS的GPIO_0。

Screenshot_20240423_141900

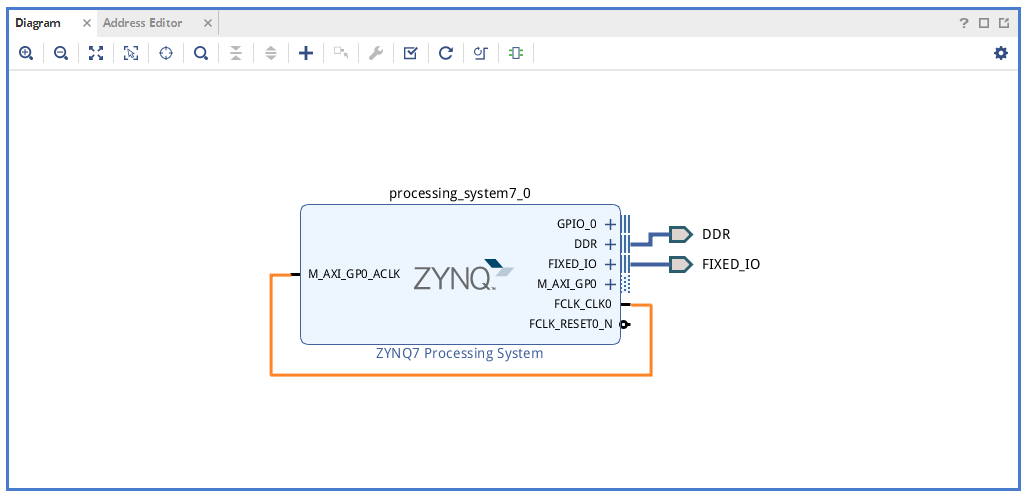

8）用线将M_AXI_GP0_ACLK与 FCLK_CLK0连接起来

  • DDR：内存控制器输入/输出总线端口

  • FIXED_IO：PS连接外部IO的端口,点开“FIXED_IO”上的“+”，可以看到MIO，UART就是在MIO（共54个引脚）中

  • M_AXI_GP0：PS与PL进行片上通信的AXI总线端口

  • FCLK_CLK0：PS部分的FCLK时钟端口

  • FCLK_RESET0_N：PS提供给PL的FPGA硬件复位端口

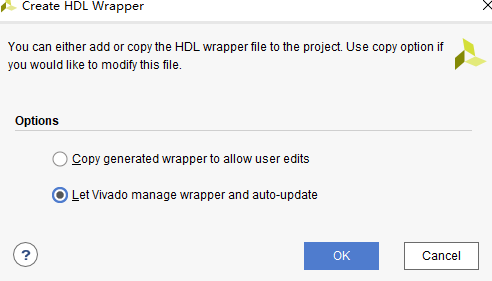

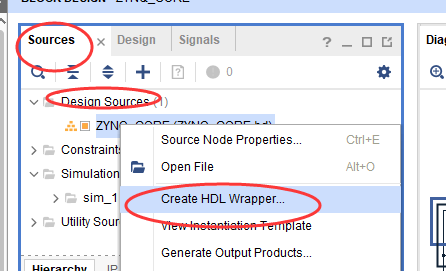

9）source→Design Source ，右键我们创建的BLOCK工程，点击create HDL wrapper如下图所示。


在弹出的对话框里保持默认

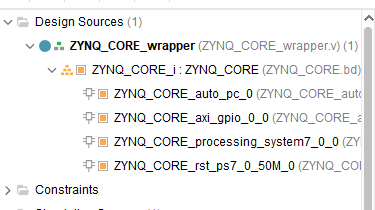

软件自动为我们生成HDL文件


3.创建约束文件，并且定义管脚

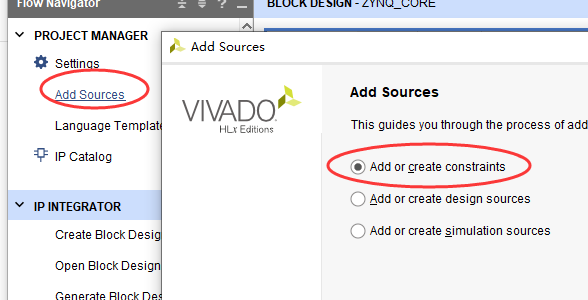

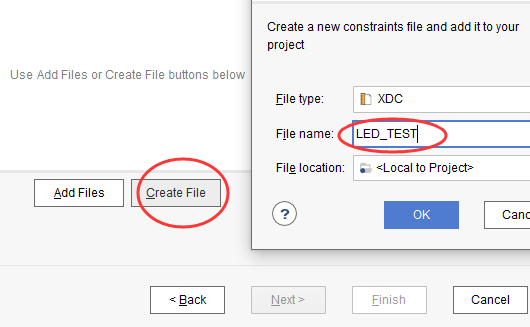

1）Add Source → Add or create constraints 点Next


因为这个项目没有创建过约束文件 所以这里创建一个约束文件，并在File name 里设置约束文件的名称，并且点击FINISH 完成约束文件的创建

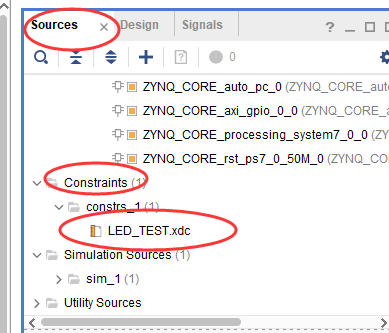

2）Sources → Constraints 里找到刚才创建的约束文件 双击并打开该XDC约束文件


在约束文件里面复制下面代码来对输出的GPIO进行管脚（所有的管脚转接板上丝印都有实际标注对应的IO）

1
2
3
4
5
6
7
8
9
10
set_property IOSTANDARD LVCMOS33 [get_ports {gpio_0_tri_io[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {gpio_0_tri_io[1]}]

set_property PACKAGE_PIN K17 [get_ports {gpio_0_tri_io[0]}]
set_property PACKAGE_PIN H18 [get_ports {gpio_0_tri_io[1]}]

set_property PACKAGE_PIN H17 [get_ports UART_0_txd]
set_property PACKAGE_PIN H16 [get_ports UART_0_rxd]
set_property IOSTANDARD LVCMOS33 [get_ports UART_0_rxd]
set_property IOSTANDARD LVCMOS33 [get_ports UART_0_txd]

4.生成bit文件

按下绿色箭头对工程进行编译


按下Generate Bitstream 完成综合以及生成bit文件


5.SDK程序编写

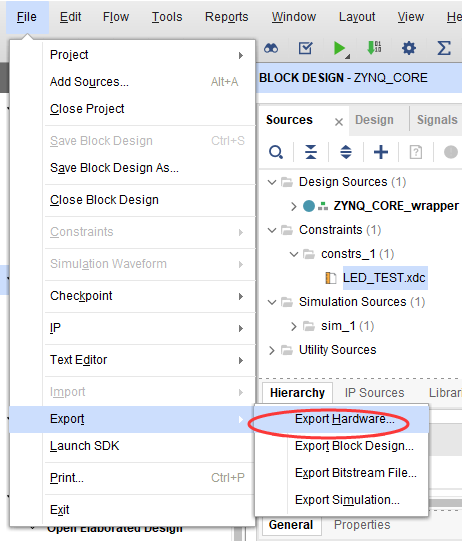

1）File→Export→Export hardware…，在弹出的对话框中勾选“include bitstream”，点击“OK”确认，如下图所示。

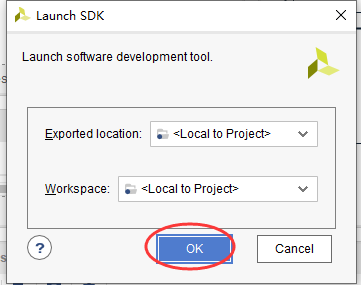

2）File→Lauch SDK，在弹出的对话框中，保存默认，点击“OK”，如下图所示。

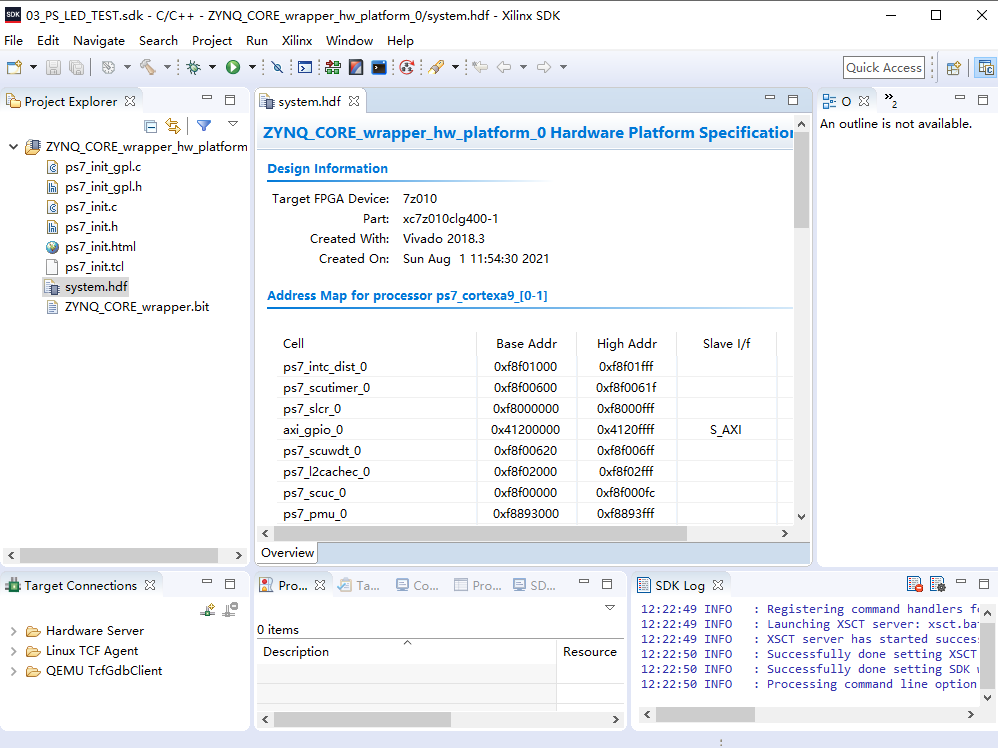

系统将自动打开SDK开发环境

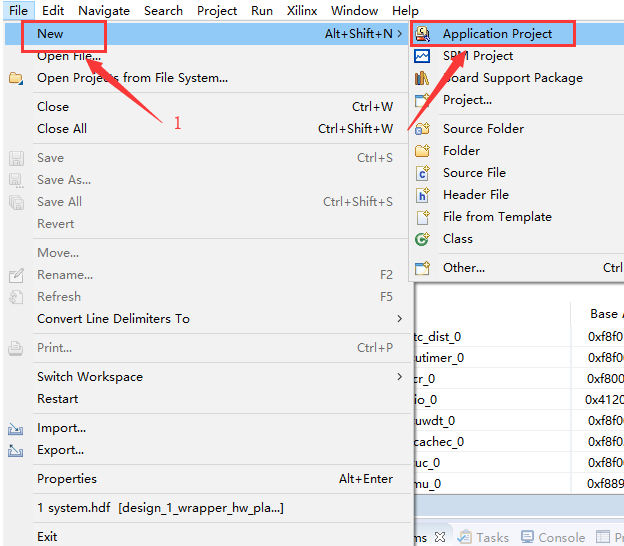

3）新建一个工程 file→new→Application Project，来新建一个“Application Project”，如下图所示。

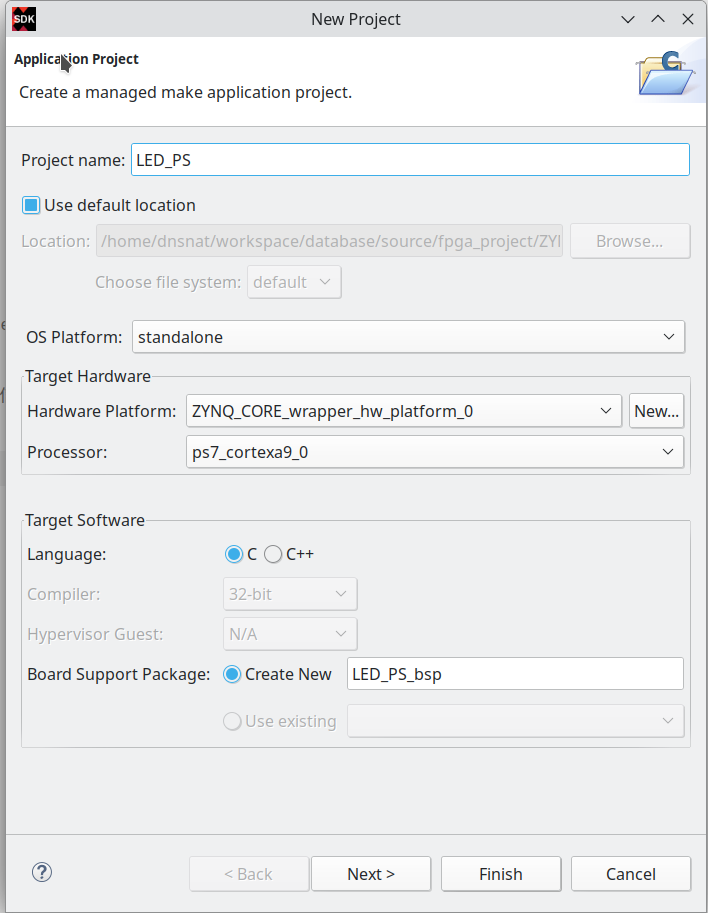

4）在新建工程名中输入自己的工程名称，点击NEXT

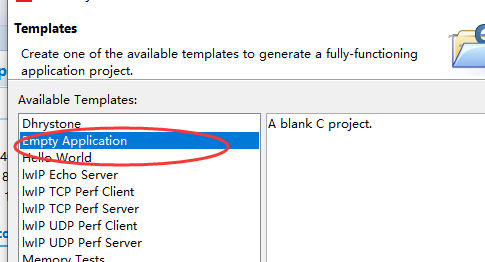

5）选择空工程，点击完成FINISH

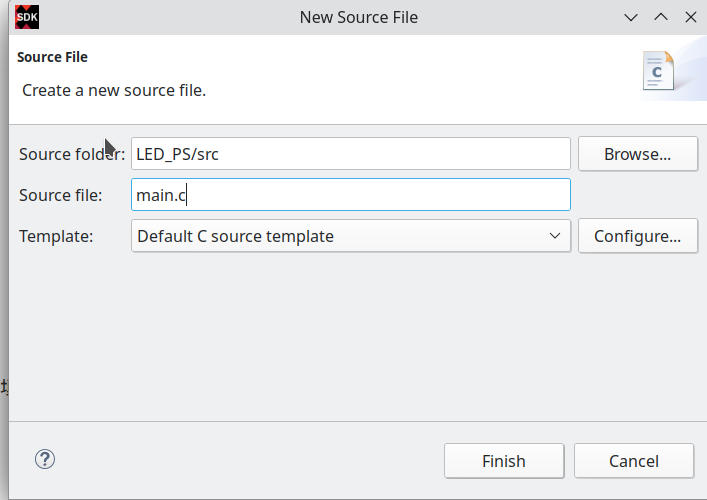

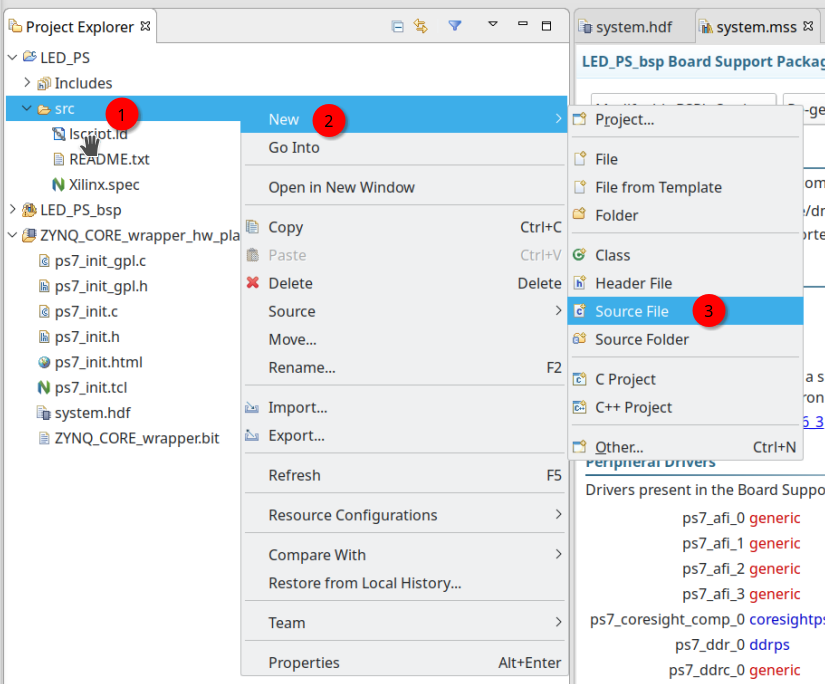

\6) 在工程中添加main.c文件 src—>New—>Source File 如下图所示

7）在弹出的窗口中填入main.c 并且保存

8）.打开刚才创建的main.c

然后 写入以下代码（代码是在 例程的基础上进行精简的） 有一个地方值得注意 EMIO的 IO口编号 是从54开始的，也就是我VIVADO 下创建的 EMIO端口，在PS端都是从54-55-56 依次排序的（小贴士 小于54的是MIO 也就是芯片PS的硬件IO口）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
//gpio驱动可参考官方文档和示例
//https://github.com/Xilinx/embeddedsw/tree/master/XilinxProcessorIPLib/drivers/gpiops/examples
//https://xilinx.github.io/embeddedsw.github.io/gpiops/doc/html/api/example.html


#include "xparameters.h"
#include "xgpiops.h"
#include "xstatus.h"
#include "xplatform_info.h"

#define LED1        54
#define LED2          55

#define GPIO_DEVICE_ID      XPAR_XGPIOPS_0_DEVICE_ID
XGpioPs Gpio;


void Gpio_Init(void){
    XGpioPs_Config *ConfigPtr;

    ConfigPtr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
    XGpioPs_CfgInitialize(&Gpio, ConfigPtr,ConfigPtr->BaseAddr);

    XGpioPs_SetDirectionPin(&Gpio, LED1, 1);
    XGpioPs_SetOutputEnablePin(&Gpio, LED1, 1);

    XGpioPs_SetDirectionPin(&Gpio, LED2, 1);
    XGpioPs_SetOutputEnablePin(&Gpio, LED2, 1);

    XGpioPs_WritePin(&Gpio, LED1, 0);
    XGpioPs_WritePin(&Gpio, LED2, 0);
}


#define LED_DELAY     10000000
volatile int Delay;

int main(void)
{
    Gpio_Init();

    while(1){

        XGpioPs_WritePin(&Gpio, LED1, 0);
        XGpioPs_WritePin(&Gpio, LED2, 1);

        for (Delay = 0; Delay < LED_DELAY; Delay++);

        XGpioPs_WritePin(&Gpio, LED1, 1);
        XGpioPs_WritePin(&Gpio, LED2, 0);

        for (Delay = 0; Delay < LED_DELAY; Delay++);

    };

    return 0;
}

6.下载到板子上进行验证

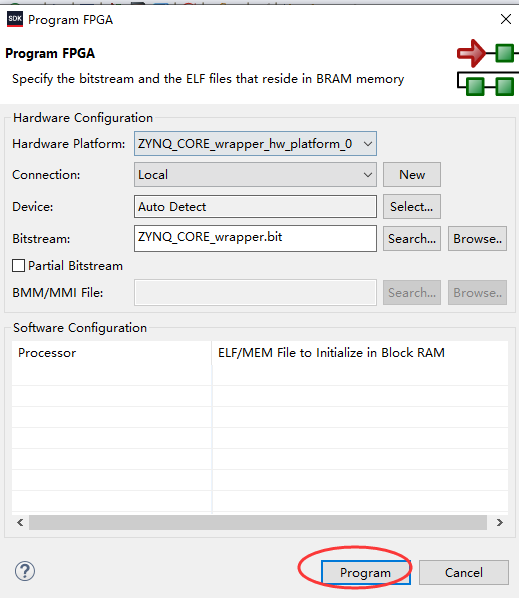

选中工程中的硬件平台，并点击右键→Program FPGA，在弹出的对话框中选择默认，点击“program”，完成FPGA PL部分的Program工作

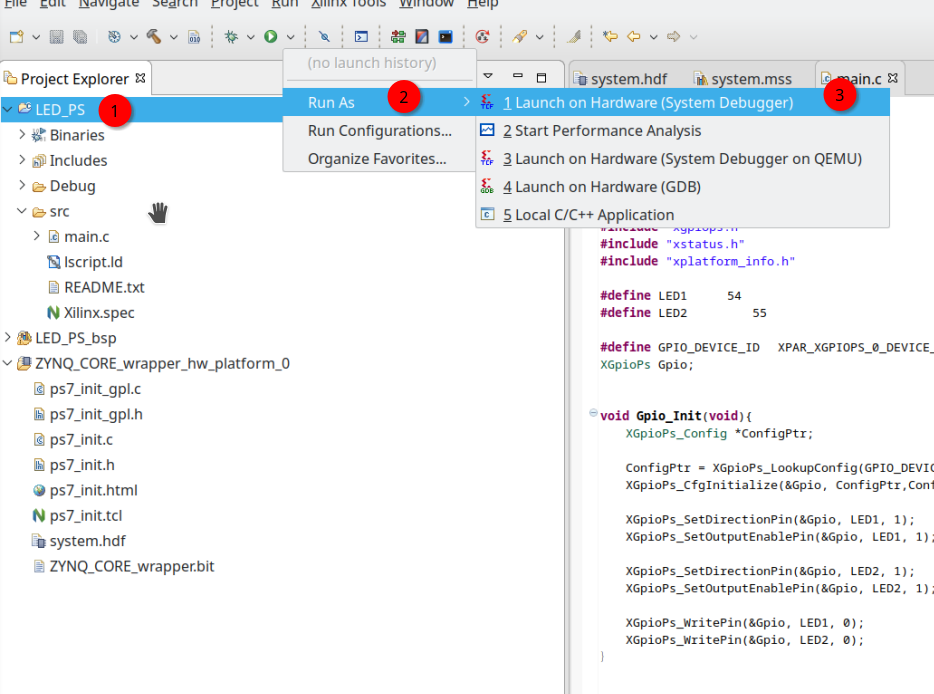

2）选中我们生成的GPIO工程 展开绿色箭头（RUN）右边的图标，选择Run As→1 Launch on Hardware（System Debugger）

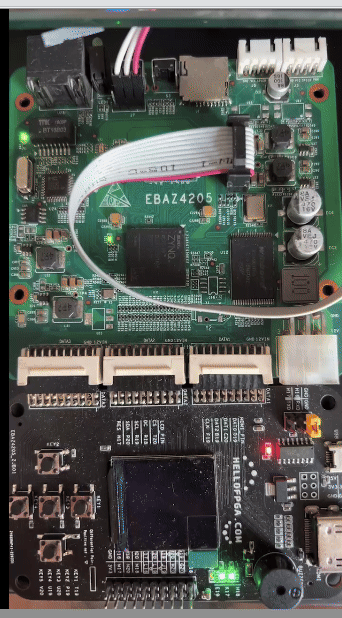

可以看到板子（主板）上的LED（红绿灯）在闪烁，如果想改成转接板上的LED灯 只需要修改上文的管脚约束号即可

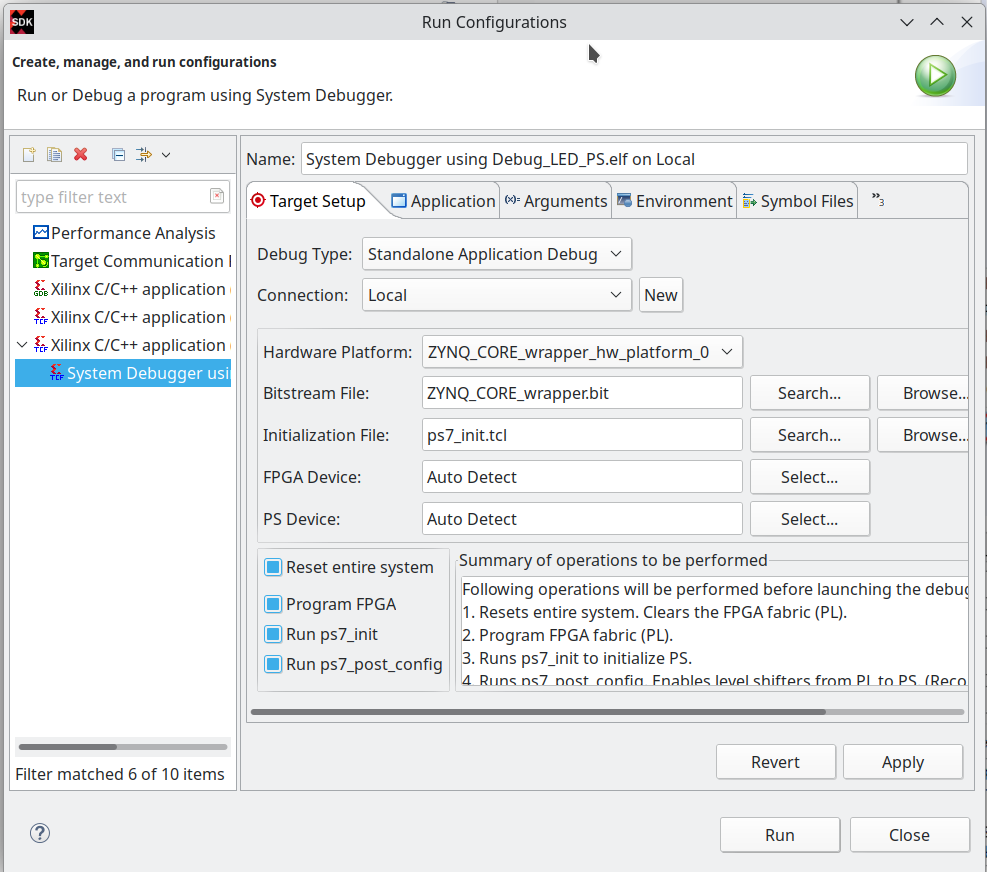

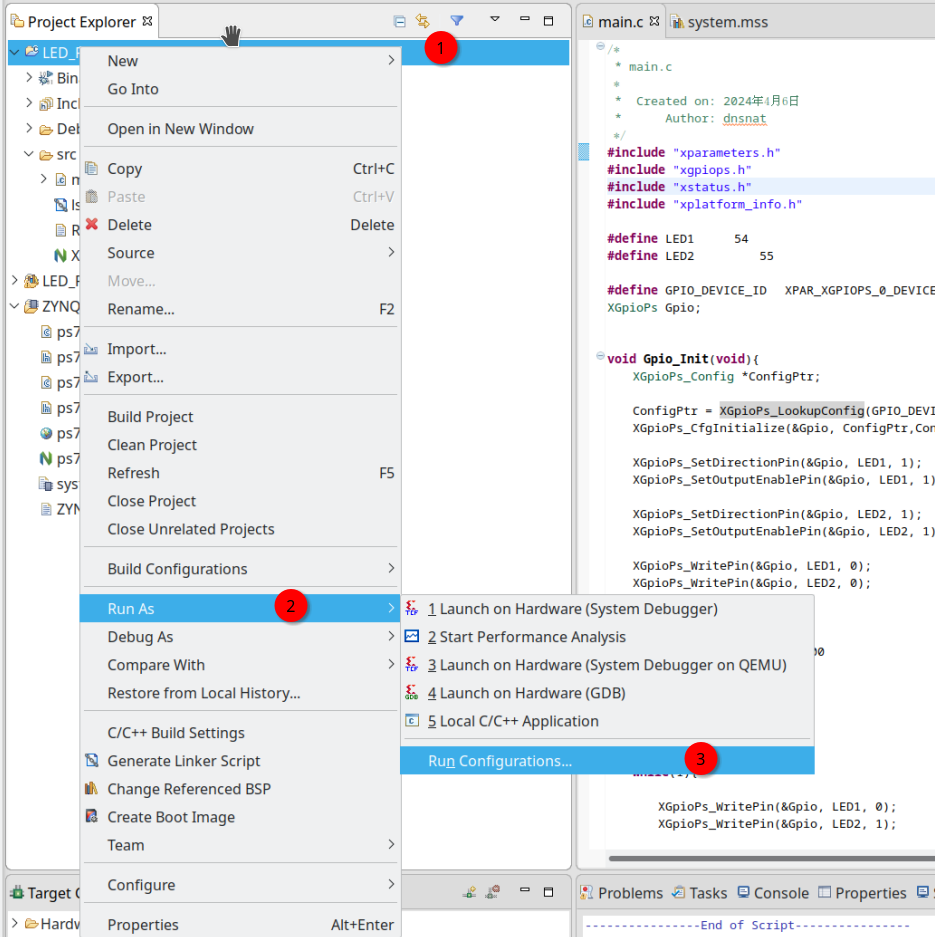

备注 ：如果 RUN 的时候弹出错误 可以按照下面的操作 进行设置 再进行DEBUG

之后点 APPLY 然后 再选择Run As→1 Launch on Hardware（System Debugger）看是否下载成功（如果仍然不行，请对板子进行断电后重试，一般发生这种问题的原因是因为debug的时候跟之前运行的程序产生冲突导致的）

![](ZYNQ防火墙开发6-PS-PL通信-EMIO-LED/Peek 2024-04-06 16-46.gif)

参考：

EBAZ4205转接板资源汇总 (黑色现款)

FPGA设计中，zynq三种实现GPIO的方式
